PS-890 (1998-)


FSR-890

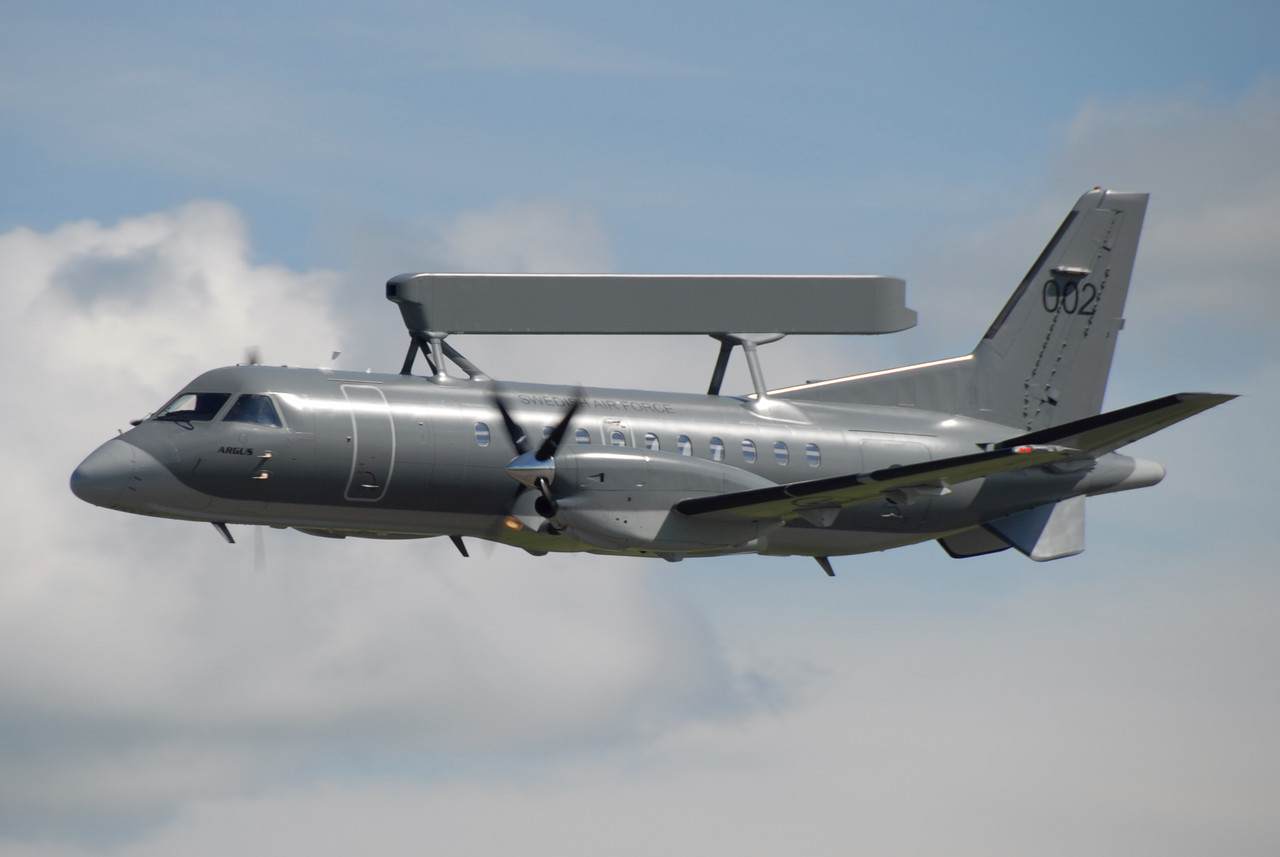

(Bild från Wikimedia Commons)

Allmänt
I samband med de så kallade LINS-studierna 1977, föreslogs en kapsel-monterad radar avsedd att bäras av krigsflygplan. Idén vidareutvecklades till ett koncept med elektroniskt styrda antenner, integrerade med modulsändare i halvledateknik, alltsammans hopbyggt till en separat antennenhet, som bärs av ett lätt transportplan.

Ericsson Radio Systems fick hösten 1985 beställning på utveckling av en försöksutrustning för systemet som benämns PS-890. Till bärare av utrustningen valdes flygplanet Fairchild METRO 111. Efter utprovning av systemet beställdes 1997 6 st. system.

Som bärarflygplan valdes för svenskt vidkommande SAAB 340. PS-890 komplett med bärarflygplan fick beteckningen FSR-890.

Kort beskrivning
Som förut nämnts så utnyttjar radarn en elektroniskt styrd antenn. Tekniken har även gjort det möjligt att välja en lösning där man använder så kallade modulsändare, som är uppbyggda i avancerad integrerad mikrovågsteknik utvecklad av ERA.

Tillsammans med kablage, kylluftkanaler osv byggs antenner och sändar/mottagarkassetter ihop till en s.k. ryggenhet, som med hjälp av speciellt utformade stöttor monteras på flygplanets rygg.

Den elektriska lobstyrningen ger möjlighet till ett flexibelt avsökningsmönster vad gäller svephasighet och uppdateringstakt. Radarn kan övervakas/styras från operatör på marken.

Överföring av måldata till marknätet för integration i Stril- och sjöbevaknings-centraler sker med datalänk RAS 90. Dessutom ingår en dubbelriktad kommunikationslänk för ordinarie strilsamband och överföring av manöversignaler till radarn.

Tekniska data
Pga de höga sekretesskraven för FSR-890 utelämnas teknisk data.

Källa: ”Det bevingade verket” ISBN 912-7810-543-9
Flygvapennytt, Författare Anders Kristell
