Ra-163 MT

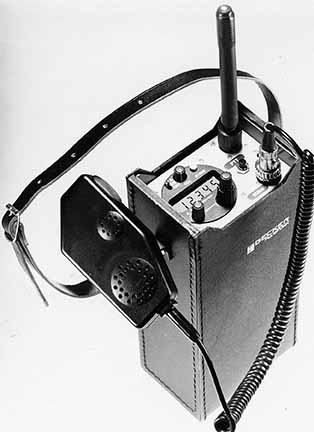

Ra-163

Leverantör Becker Flugfunkwerk Baden-Baden Västtyskland (BFW).

RA-163 MT var en batteriförsedd bärbar radiostation som ersatte den äldre Radiostation Tmr-16B som innehöll Sändtagare Fr-16 och som utvecklades på 1960-talet. Radiostationen hade 50 kHz kanalseparation. Tmr-16B var stor och tung och hade under de nästan 20 år som den varit i operativ tjänst fallit för åldersstrecket.

En ny mindre och tålig sändtagare behövde anskaffas för ett antal radioutrustningar och efter en anbudsförfrågan under 1986 föll valet på Sändtagare 705 från Becker Flugfunkwerk. Sändtagaren var en modifierad hyllvara från BFW.
Ra-163 skulle ersätta Radiostation Tmr-16 B och används för talsamband Mark-Flyg vid t ex mål och märke, divisioner, skjutmål och för andra motsvarande funktioner där en liten bärbar radio var lämplig.

Bland kraven för Ra-163 kan nämnas:

  • Specifikationen skall skrivas allmänt och ge utrymme för hyllvara
  • Nyttjas operativt under 8 timmar med 10% sändning, 20% mottagning och 70% Stand-by.
  • Ha det mindre frekvensområdet 118-136,975 MHz
  • Innehålla ett batteri som skall kunna laddas upp till max. kapacitet under 14 timmar
  • Ha en MTBF på > 3000 tim

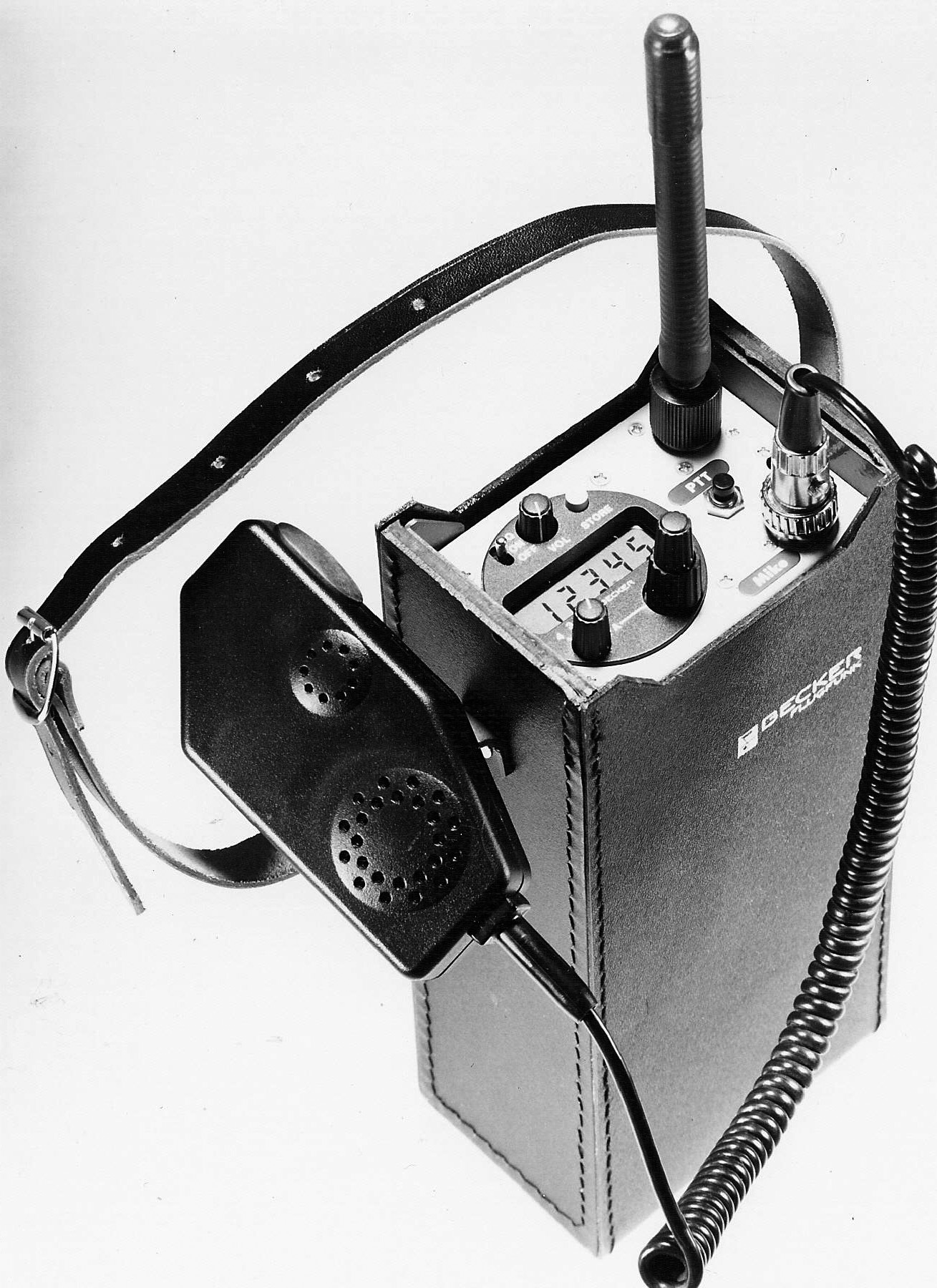

Radiostation RA-163 består av:

  • Sändtagare 705
  • Bärbar läderväska med lock
  • Inbyggd högtalare
  • Talutrustning i form av monophone
  • Antenn
  • Batterier
  • Extern batteriladdare.

Den 3 januari 1986 beställde FMV 50 st radiostationer från BFW som senare följdes av ytterliggare beställningar till ett totalt antal av 138 enheter. De sista radiostationerna beställdes 1993.

Prototypkontrollen startade i början av april 1986 och avslutades med en Testreport TR:865249 av den 30/6 1986.

Prototypkontrollen utfördes av FFVEL i Arboga. De elektriska mätningarna i rumstemperatur utfördes i Arboga, miljöproven vid FMV miljölab. i Linköping och de operativa proven vid en flygbas. Samtliga punkter enligt den tekniska specifikationen kontrollerades och redovisas i ovannämnd rapport. Som vanligt var testen diger och rapporten innehöll såväl större som mindre avvikelser.

Leveranserna startade 1986

Teknisk data

  • Spänningsmatning 12v DC minusjordad Säkring 2AT
  • Batteri Bly, 2,7 Ah/12 V.
  • Tx/Rx 1:10 i 6 tim
  • Batteriladdning 8 tim
  • Mikrofoningång 2-10 mV
  • Hörtelefonutgång ≥40 mW/300 Ω

Radio

  • Frekvensområde                     118-136,975 MHz
  • Kanalseparation                      25 KHz
  • Vågtyp                                   AM (AM telefoni)
  • Kanalseperation                      25 KHz
  • Frekvensnoggrannhet             ≤ ±10 PPM
  • Överhörning                           ≥70 dB
  • Antennimpedans                                  50 Ω
  • Känslighet                              ≥ 10 dB (S+N)/N vid 3µV, 1000 Hz 80 %
  • Uteffekt                                 > 5W
  • Modulationsgrad                                  80 %

Temperatur

  • Drift                                       -25º C till +55º C
  • Lagring                                   -40º C till +70º C

Specifikation FMV-F MER 189/85

Skrivet av Arne Larsson FHT

Dokument som innehåller mer informtion:
Sändtagare 705 (2,8 MB) Författare: Arne Larsson (F09/07).
BFW Radioleverantör till FV (1,5 MB) Författare: Arne Larsson (F03/08).
Flygbassystem 90 (2 MB) Författare: Jörgen Rystedt (F02/09).
