Rrgc/F. En viktig komponent i stril M/60 del 1 (2 MB)
Författare: Bengt Olofsson. (F02/12)

Flygvapnet byggde under 1960-talet åtta radargruppcentraler som alla ingick i Flygvapnets stridslednings- och luftbevakningssystem, Strilsystem m/60 eller bara Stril 60. Radargruppcentralerna, vars uppgift var luftbevakning, stridsledning av jaktflyg och robotförband samt luftförsvarsorientering, fanns i skyddade bergrum. Radargruppcentralerna producerade under 70- och 80-talen årligen närmare 30 000 timmar luftbevakning och mer än 1500 jaktstridsledningsuppdrag för flygförbandsutbildning. Därefter minskade verksamheten successivt fram till år 2000 då den sista centralen stängdes.

Till radargruppcentralerna var flera radarstationer anslutna och för att hinna med att upptäcka och följa fientliga flygplan fanns datorer som automatiskt höll reda på var målen befann sig och vilken kurs, fart och höjd de hade. I radargruppcentralerna fanns också datorer som beräknade den kurs som jaktflygplanen skulle styra för att effektivt kunna bekämpa de fientliga målen. Den beräknade styrkursen sändes i form av datameddelanden, kontinuerligt via radio, till jaktflygplanen. Radargruppcentralerna var på sin tid tekniskt sett mycket avancerade centraler. Stril m/60-systemet, där radargruppcentralerna ingick, var Europas största realtidssystem när det togs i bruk.

När nu alla radargruppcentralerna, sen mer än tio år tillbaka är avvecklade och skrotade och börjar falla i glömska, är det hög tid att ställa samman information om och erfarenheter av dessa centraler, med allt från utveckling och tillverkning, till drift och avveckling.

Del 1 innehåller en sammanfattande översikt och vänder sig till dem som vill få en snabb överblick över de orsaker som initierade arbetet med rgc, framtagningen av grundsystemet och några viktiga händelser i vidareutvecklingen.

Del 2 och del 3 kommer att ges ut senare under året.

---

Historik

Funktioner och taktisk organisation i en fast radargruppcentral, Rrgc/F, bygger på erfarenheter från Stril 50-systemet.

Den första centralen av typ Rrgc/F togs i operativ drift under 1965. Till att börja med användes Rrgc/F tillsammans med låghöjdsradarstation PS-15 för luftbevakning och stridsledning på höjder under 4000 m.

I och med att smalbandsöverföring av radarinformation infördes i stril under senare delen av 1970-talet och antalet radarstationer som kunde presenteras därmed ökade utökades användningsområdet för Rrgc/F till att omfatta alla höjder inom ett geografiskt område. På detta sätt används Rrgc/F än idag. I Rrgc ÖNM har låghöjdsanvändning aldrig varit aktuell.

Utrustningen, som fick beteckningen DBU 205, levererades av Standard Radio & Telefon AB och bestod av datorer för målföljning, höjdmätning och stridsledning samt utrustningar för presentation och inmatning av data vid operatörsplatser för motsvarande taktiska funktioner. Datorerna för målföljning och stridsledning hade en minnesvolym på 4 Kord (40 bit), medan höjdmätningsdatorn endast hade ett minne på 512 ord (40 bit). Programmeringen utfördes i maskinkod. Genom en rad modifiering har bl. a minneskapaciteten ökats, så att t ex målföljnings- och stridsledningsdatorn Censor C932E i dag har ett internminne som motsvarar 256 Kord (32 bit).

Både stridsledningsdatorn, som var en Facit DS 9000, och höjdmätningsdatorn, en Censor 120, har utgått, den senare i samband med att den volymetriska höjdmätaren PH-39 avvecklades omkring 1990.

I samband med införandet av mod 88 i DBU 205 tillfördes såväl nya datorer, APN 167, som ett lokalt nät, Ethernet. Det lokala nätet kopplar samman de nya datorerna och ansluter via en nätanslutningsdator, NAC, den äldre delen av DBU 205. Nätet ansluter även en ny operatörsplats som används av en strilradarledare, srrled.

Under 1993 infördes, för den tekniske övervakaren, tvak, nya terminaler (TVAK PC) bestående av två sammankopplade PC-datorer. TVAK PC ger tvak en ensad grafisk gränsyta mot systemen samt datorstöd för drift och övervakning.

Vid modifiering har också tillförts DBU 289, för flygvarning och basorientering, samt DBU 291, för lv- och lvrb-ledning. Båda utrustningarna presenterar måldata och smalbandsöverförd radarinformation. DBU 291 används dessutom för att överföra mållägen, datameddelande 114, till lvrb-förband. Modifieringen innebär att Rrgc/F fått lfuc-funktion. Färdplanedatasystem DBU 601 infördes under 1994. Rrgc ÖNM har även utrustats med DBU 288M för KACC-funktion.

Totalt byggdes åtta Rrgc/F. I dag har fyra av dessa anläggningar avvecklats: Rrgc SIV och S10 under 1990-91, 05S under 1992 och 05M under 1994. Kvar i drift fram mot år 2000 finns således fyra anläggningar. Av dessa används Rrgc O IN för utprovning av bl a JAS 39.
I krigsorganisationen används O IN i utgångsläget endast som KACC.

Definitioner

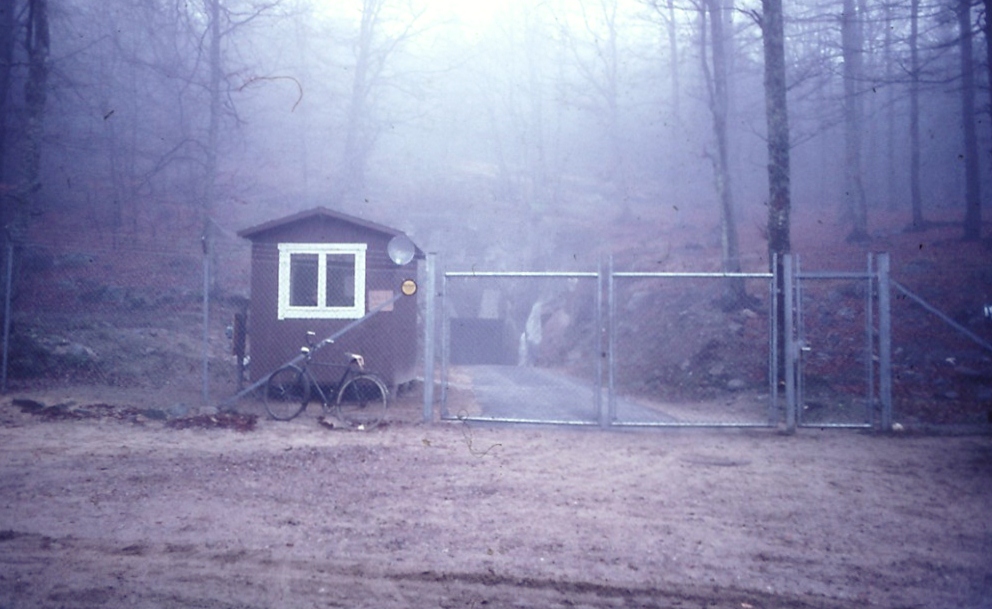

Rrgc/F är fast installerad i bergrum.

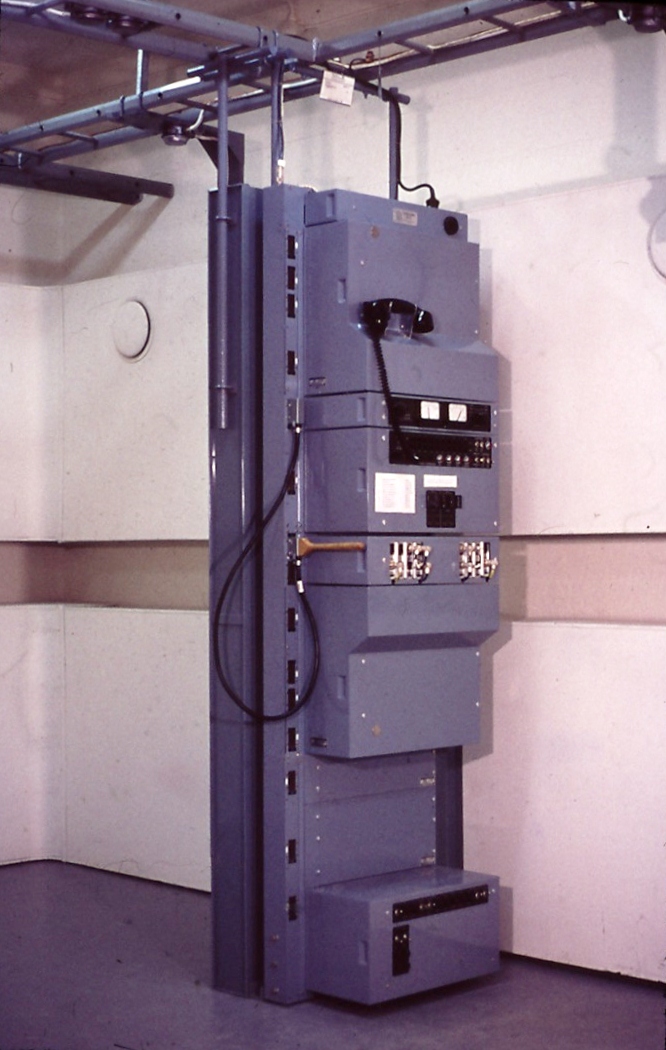

Till Rrgc/F hör också vissa in- och utorgan, t ex radiolänkar, placerade i närheten av anläggningen. För att försvåra lokalisering finns det i princip inte något som strålar ut radioenergi vid själva anläggningen.

Uppgifter

Rrgc/F används för luftbevakning och stridsledning samt, i två anläggningar, även för flygtrafikledning. Rrgc/F är underordnat lfc.

Rrgc/F samlar in data om mål på alla höjder. Efter insatsbeslut i lfc kan stridsledning av jaktflyg och lvrb utföras. Rrgc/F svarar även för att jakten återleds till basen efter fullgjort uppdrag. I anläggningar med KACC-funktion är uppgiften att leda och ge anvisningar till icke stribehandlad flygverksamhet.

När läget så kräver kan Rrgc/F fungera självständigt, dvs i största möjliga utsträckning överta lfc uppgifter.

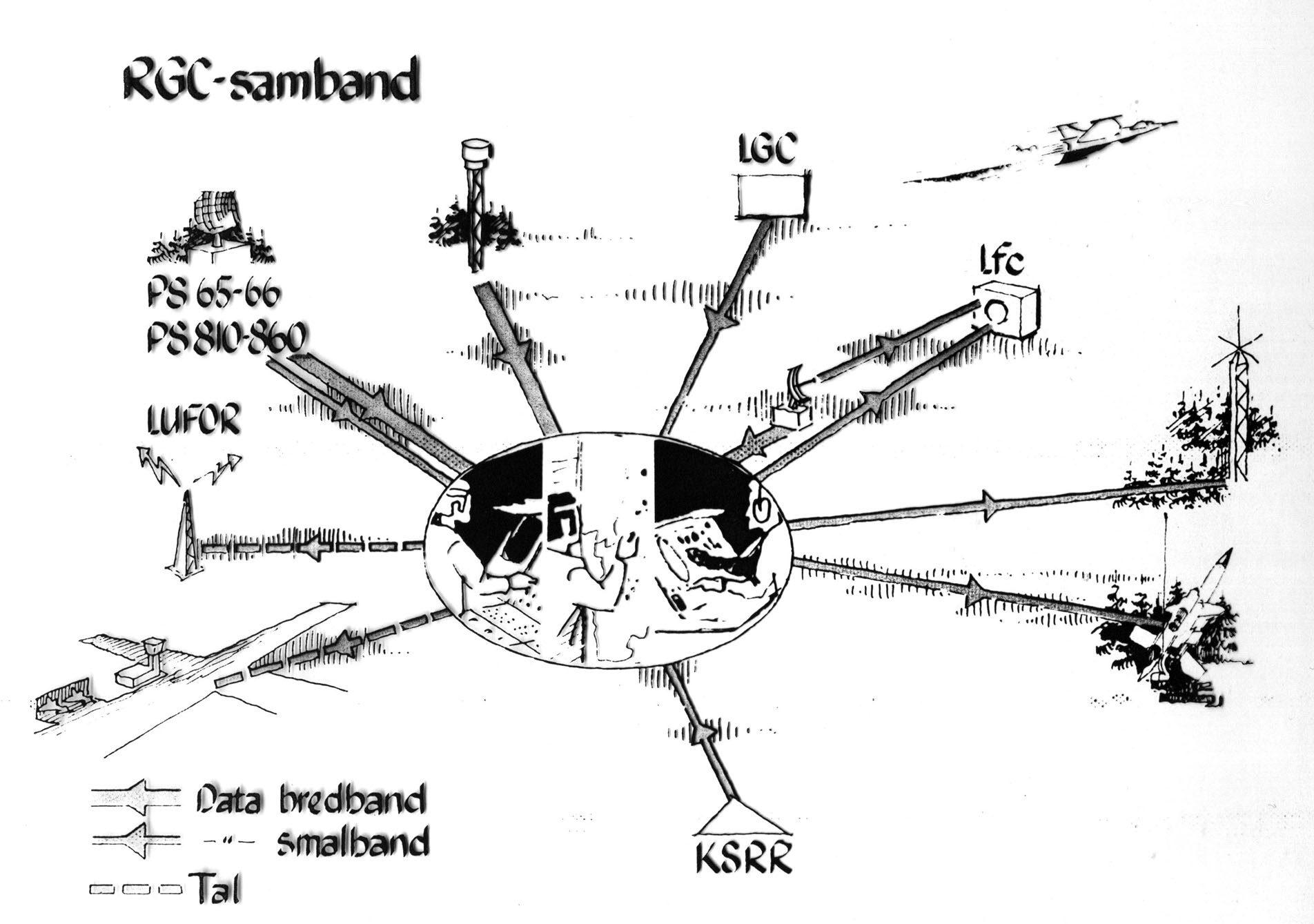

Anslutna radarstationer levererar radarbild via SBÖ-nätet. I Rrgc/F utvärderas radarbilderna för upptäckt, identifiering och presentation av flygföretag. Den tidigare optiska luftbevakningen, som kompletterade radarinformationen, är avvecklad men kommer att ersättas med ett nytt system, LOMOS, som är under införande.

I Rrgc/F sammanställs radarinformationen så att en så komplett luftlägesbild som möjligt kan presenteras och överföras till lfc. Med den kompletta luftlägesbilden som underlag kan operatörerna fatta beslut.

Ett jaktförband på aktuell flygbas får order att starta mot ett anvisat mål. Samtidigt fattas beslut om vilket stridsledningsorgan som skall stridsleda jaktförbandet. Stridsledning av både jakt-, attack- och spaningsflyg kan ske från Rrgc/F.

I krig skall Rrgc/F samla in, sammanställa och presentera information om aktuellt luftläge samt utnyttja denna information för stridsledning av olika vapensystem samt för orientering och förvarning av allmänhet, samhällsfunktioner och militära förband.

Sammanställd luftlägesinformation skall överföras till och delges berörda intressenter.

I fred är uppgifterna for Rrgc/F förbandsproduktion av främst stril- och flygförband samt incidentberedskap.

Följande verksamheter utförs:

-	Sensorinformation
-	Övrig information
-	Ledning och delgivning
-	Simulering



Uppgifterna omfattar:

-	presentation av luftläge från smalbandigt anslutna radarstationer
-	presentation av måldata från annan strilcentral
-	presentation av bärings- och lägesinformation från automatisk störpeji, ASP
-	målföljning av mål upptäckta med hjälp av anslutna radarstationer
-	samverkan med den civila flygtrafikledningen
-	utnyttjande av höjddata från radarstationer
-	övervakning och manövrering av radarstationer, s.k strilradarledning, SRL
-	igenkänning och identifiering med IK-radar och radiopejl
-	tal- och peksymbolkommunikation inom egen central och med andra centraler
-	utmatning av luftlägesinformation till lfc, annan rrgc och lvrb-förband samt sändning av lufor och lv-order
-	stridsledningsberäkningar och utmatning av styrdata, inklusive sekundärinformation, SEKI, till eget jaktflyg
-	talradiokommunikation med eget flyg
-	operativ och teknisk simulering för kontroll- och utbildningsverksamhet



Rrgc/F i stril

Ingående materiel

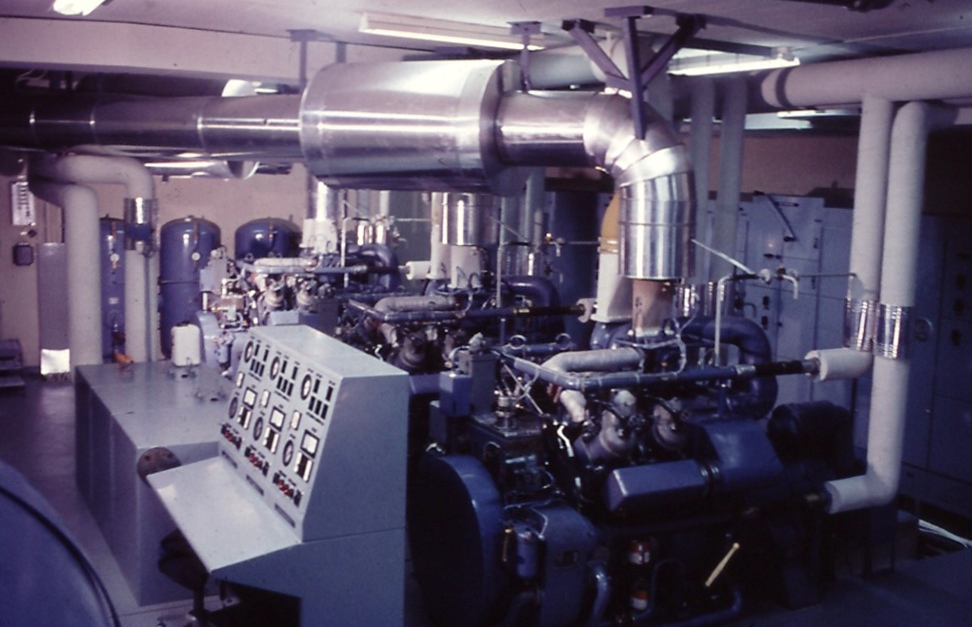

Rrgc/F innehåller alla funktioner och utrustningar som erfordras för att kunna operera självständigt, t ex operatörs- och telerum, elkraftaggregat och luftkonditionering samt verkstads-, förråds-, förläggnings- och utspisningslokaler.

Den tekniska utrustningen omfattar främst:

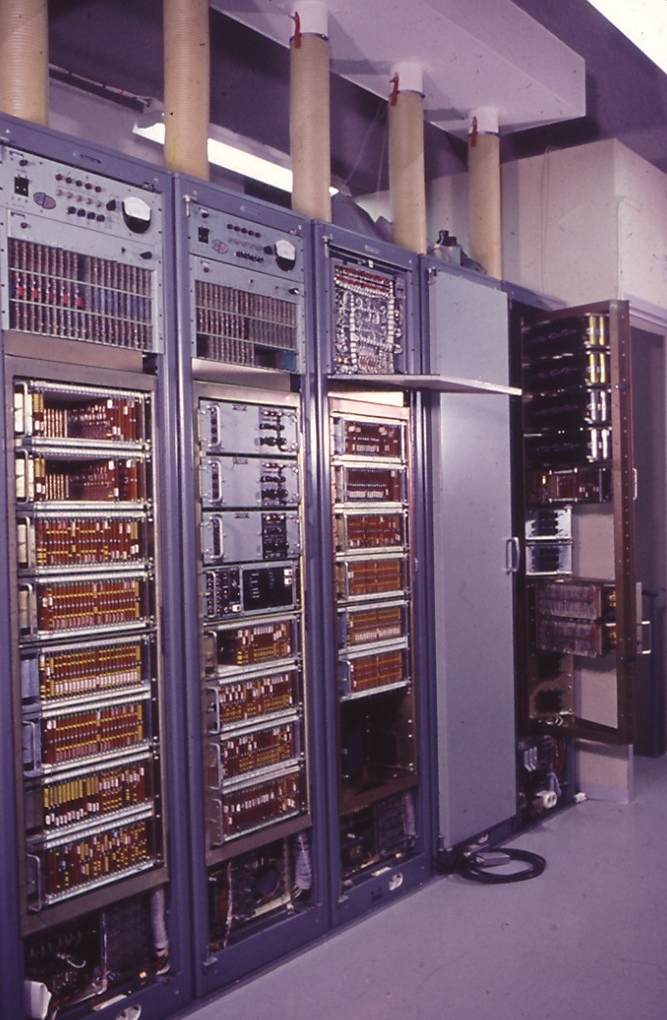

-	DBU 205, DBU 289, DBU 291 och DBU 601

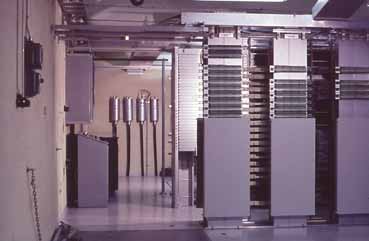

-	Telefonsystem

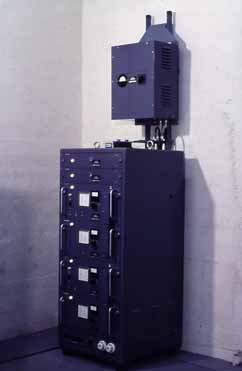

-	Radiosystem
-	Transmissionsutrustning



Följande speciella förkortningar etc. förekommer i översiktsschemat på nästa sida:

ACM	Application Computer Module
ACP	Auxiliary Control Panel
ASP	Automatisk Störpelj
BG	Bildgenerator
BIXA	Bus Interface and Exchange (model A)
DG	Display Generator
DMPX	Datamultiplexor
DPM	Display Processor Module
DSD	Data Switch Device
ELKA	Elektronisk karta
HD	Hårddisk
IOC	Input Output Computer
LISP	Line Split Adapter
M2	Inenhet
M3	Utenhet
M4	Symbolenhet
MAS	Multi Access Store
NAC	Network Access Computer
OCP	Operator Control Panel
P2	Bildväxel
P5	Svepväxel
SI	Systemkontrollenhet
SRL	Strilradarledning
T2, T3	Datasändare/mottagare för 100-meddelanden
T4	Datamottagare för 200-meddelanden
TFU	Trigonometry Funktional Unit
VMEC	VME Controler (VME = Versabus Module Europé)



Rrgc/F, översikt.

Taktikrum, Rrgc S2S

Taktikrum, Rrgc O1S

Taktikrum, Rrgc ÖNM

Prestanda

Yttäckning

Rrgc/F databehandlingsområde har följande yttäckning:

Målföljning och Presentation                   1024 x 1024 km

Höjdtäckning

Höjdtäckningen inom Rrgc/F databehandlingsområde är 39,8 km.

Kapacitet

Antal radarstationer	max 15
Antal målföljda företag	max 73
Antal företag till lfc	max 70
Antal ledningsuppdrag	max 16 (4 per rrjal)
Antal operativa program för olika driftsfall	max 15
Antal kartor	max 3 kartor samtidigt för presentation
Datasamband	Datameddelanden i 100-serien med hastigheten 1200, 1000 och 50 bit/s Datameddelanden i 200-serien med hastigheten 4800 bit/s



Källförteckning

Databehandlingsutrustning 205, DBU205 Mod 88, Systembeskrivning, Del B17-1, Allmän del	M7773-260501
Databehandlingsutrustning 205, DBU205, Mod 88, Systembeskrivning, Del B17-2, Teknisk del	M7773-260502
Programbeskrivning E 99017- 2100
MHA Rrgc/F Del 2	M7743-500827
MHA Rrgc/F Del 3	M7743-500837
DBU 205, Mod 88, Programvara APN
DBU 288 M Handhavandebeskrivning	M7773-262950
DBU 289 Handhavandebeskrivning	M7773-262960
DBU 291 Handhavandebeskrivning	M7773-262970



---
