Kustbevaknings-/närspaningsradarstation typ PS-73
Varianter: M3330-073071-7 (PS-73/F MT); M3330-073076-6 (PS-73/F MT6)
M3330-073071-7PS-73/F
Närspanings-radar
KA
Ingår i tunga batterier för invisning av PA 31
PN-73/S
Navigerings-radar
M / KA
Ombord på tb. T 107-T 112, bevakningsbåt 66-70, landstigningsbåt L 213-239
Allmänt
Leverantör: Decca (Civil beteckning: Decca 303)
I KA ingick stationen i tunga batteriers organisation med huvuduppgiften att förse batterichefen med uppgifter om fartyg i närområdet. Stationen utnyttjades också för invisning av artillerieldledningsradarn.
Stationen var en konventionell navigeringsstation på X-bandet utan störskyddsfaciliteter som utnyttjades som kbsrr i flottans kustbevakningsorganisation och som närspaningsradarstation i KA underrättelseorganisation.
Från PPI avlästes målläget (bäring och avstånd) som överfördes till ett plott i skala 1:50 000. Från plottet rapporterades målen därefter till överordnad stridsledingscentral (slc i t batt/spärrbat). Lägesangivelsen skedde i GEOREF. Kurs och fart beräknades. Om möjligt skulle också målet identifieras optiskt och identitet och storlek ingick då i rapporten till den högre chefen.

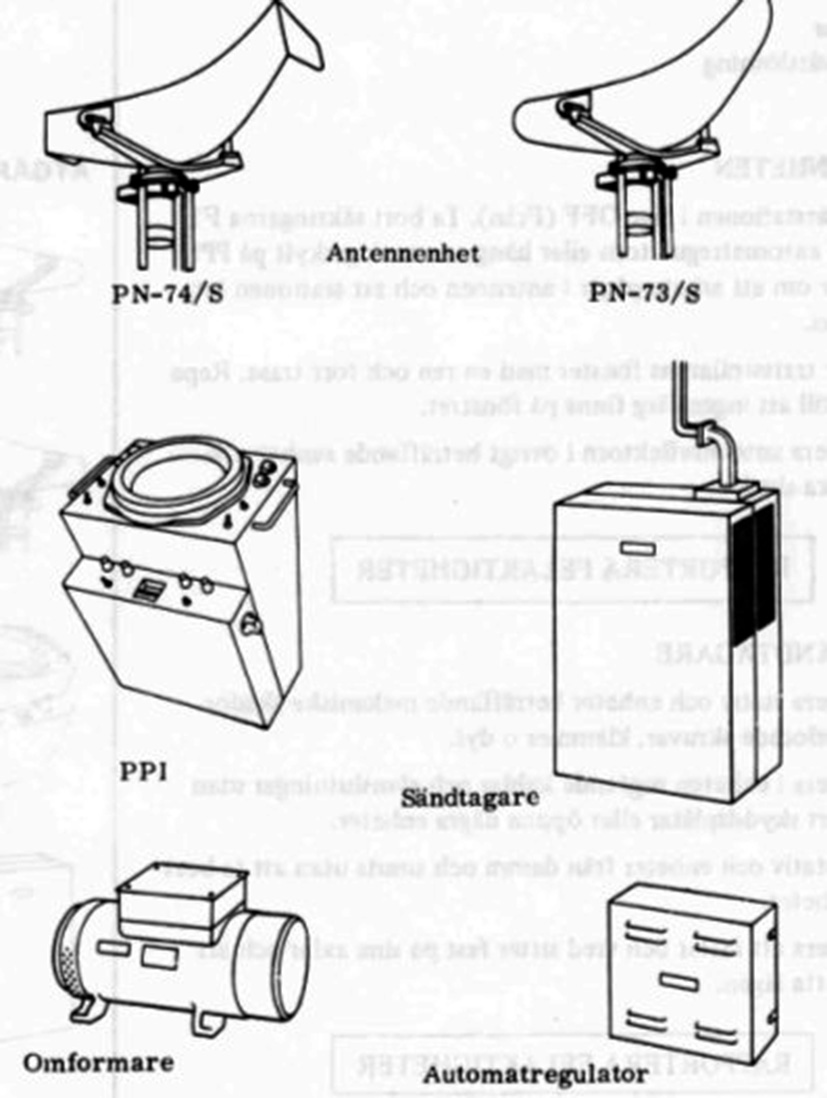

Rapporteringskapaciteten till högre chef var ungefär 3 samtidiga mål med en noggranhet på ca ± 2000 meter med en tidsfördröjning på upp till ca 10 minuter.Radarstation PN-73 (PS-73) och PN-74 (PS-74) var i stort identiska. Skillnaden låg i huvudsak i stationernas uteffekt resp i antennen utformning.
Frekvensband:
9320-9480 MHz
X-bandet
Pulslängd:
0,08-0.13 eller 0,4-0,6 µs
Uteffekt:
10 kW
PRF:
1000 Hz
Antenn. 4 fot
Horisontell 1,70 , vertikal 220
4 ft, parabolisk, hornmatad. Antennförstärkning ca 27,5 dB.
Antennrotationshastighet:
24 r/m
Mottagare.
PPI (skalområden)
1: 0,75, 2: 1,5, 3: 3,
4: 6, 5: 12, 6: 24 och
7: 36 M.
Tillverkare
Decca. Ingick i deras serie D7 med typbeteckningarna 303 (PS-73) och 404 (PS-74)
