Marinen
Spaningsradar
Radarstation PS-615 - 619
Varianter: (M3330-615071-0 (PS-615/F MT), M3330-615171-0 (PS-6151/F MT)
Ursprungsbeteckning: Terma 211.200
Användningsområden:
PS 615/FNärspaningsradar på land
M
Ersätter alla typer av äldre närspaningsradar
PS-616/F
Närspaningsradar på land
KA
Ingår i KA batteri 12/70
PS-617/R
Närspaningsradar på land
KA
Ingår i KA batteri 12/80
PS-619/F
Närspaningsradar på land
M
Kompletterar PS 870 kedjan (där denna har dålig täckning)
PN 619/S
Navigeringsradar fartyg
M
På kustkorvett av Göteborg klass + Orion
PS-615 anskaffades i början av 80-talet som ersättning för äldre närspaningsradarstationer t ex typ PS-33, PS-72, PS-73 och PS-74 m fl. Stationen ingick i KA-bat/KA-batt organisation med huvuduppgiften att förse bataljonschef/batterichef med uppgifter om fartyg i närområdet.
Stationen utnyttjades också för invisning av artillerieldledningsradarn vid lätta och tunga kustartilleribatterier.
Armén anskaffade samtidigt med marinen ett antal PS-615 som skjutfältsradar.
Upptäckta och följda mål rapporterades muntligt genom att bäring och avstånd till målet från radarstationen rapporterades till överordnat förband.
I grundutförandet kunde 10 målföljningssymboler startas för att underlätta målrapporteringen.Stationen kompletterades under mitten av 80-talet med fjärrapporteringstillsats STRIKA vilket underlättade och förenklade målrapporteringen.
Ett stort antal PS-615 har kompletterats med extraktor och ingår fortfarande (2005) i den marina sjöbevakningen (Sjöbevakningscentral).Allmänna data PS-615
Leverantör:Terma
In i krigsorg:
I mitten på 1980-talet
Anskaffade ex:
Marinen
Armén Tot: ca 50 stTekniska data PS-615/F
Frekvensband:X-bandet
9345 - 9405 MHz
Pulslängd:
Uteffekt:
20 kW
PRF:
Antennrotationshastighet:
12 alt 24 rpm
Antenn:
Terma
Mottagare:
Grupperingsplatser:
PS-615 ersatte äldre kbsrr/nsrr (PS-33, PS-72, PS-73, PS-74 m fl) varvid den tidigare radarns grupperingsplats övertogs. Kbsrr/nsrr var oftast grupperade i t ex fyrar för att få ett framskjutet läge och bra antennhöjd.
Foto: Sven-Göran Palm
PPI PS-615619
Mätområden:
1,5, 3, 6, 12, 24, 48 M.
Dokumentation PS-615 (motsv) Teknisk handbok A- och B-nivå Del 1 M7782-252511.

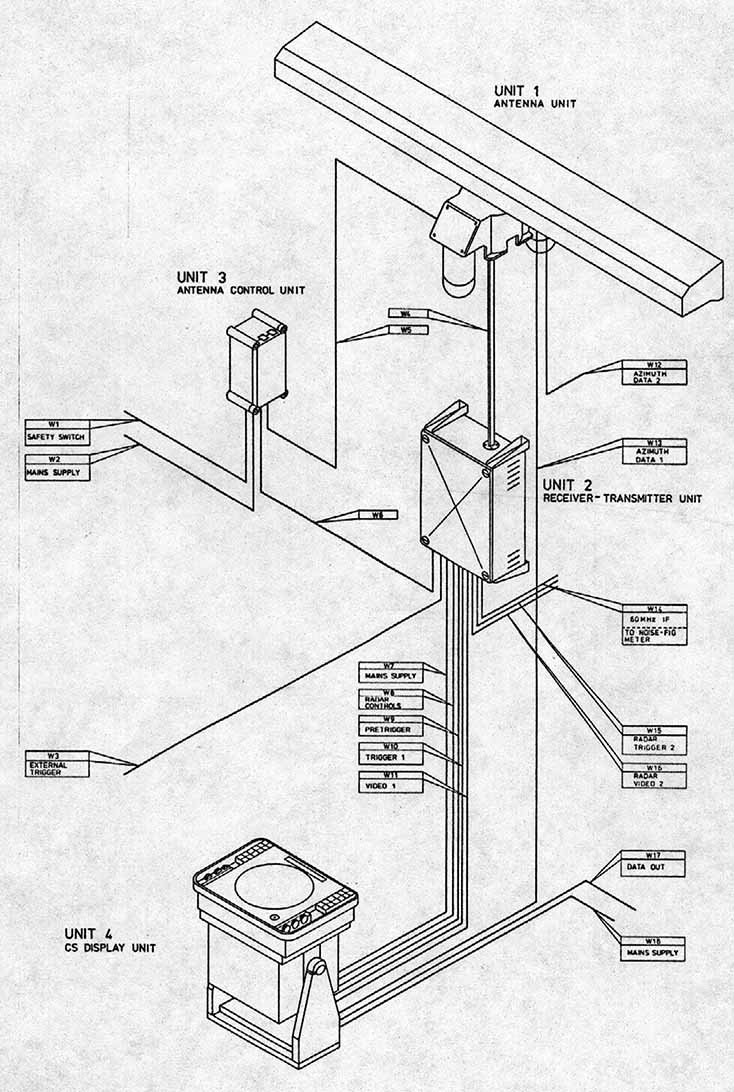

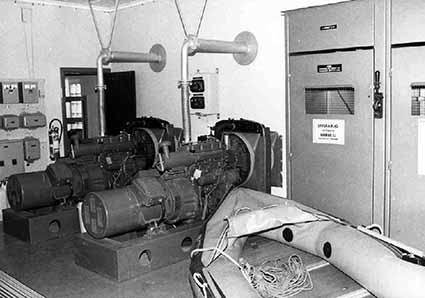

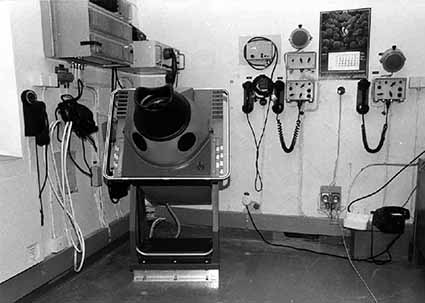

PS-615 Oprum. PS-615 Reservkraftaggregat.
PS-615 Antenn. PS-615 Sändtagare
PS-616/F
M3330-616071-1 (PS-616/F MT)
Ursprungsbeteckning Terma 211.200
Variant av PS-615. Stationen ingick i batt 12/70 organisation. Råradarbilden överfördes från radarn till PPI i batt 12/70 spl. Målläge kunde överföras från nämnt PPI till eldledningsradarns spanings-PPI (arte 724).
Grupperingsplatser: Holmögadd, Bodskär, Söderarm, Arholma, Slite, Landsort.
PS-617M3330-617031-4 (PS-617/R MT)
Ursprungsbeteckning Terma 211.200
Variant av PS-615 som ingick i rörligt kabatt (12/80) organisation.
PS-619
M3330-619071-8 (PS-619/F MT)
Variant av PS-615 men med sändtagare för S-bandet.Stationen var ett komplement till PS-870 och grupperades på platser där den marina radartäckningen med PS-870 inte är/var tillfredsställande.
Stationen utnyttjas fortfarande (2006) i den marina sjöbevakningen.
Stationen grupperades bl a fyrton (t ex Morups Tånge), i vattentorn eller i olika byggnader (t ex kustbevakningens f d sbc i Kungshamn).
Antal anskaffade ex: 14 st enl FMVTekniska data.
Radar:Terma 8400
Frekvensband:
S-bandet (3000 GHz, 10 cm).
3040-3060 MHz
Pulseffekt:
40 kW.
PRF
1000/2000 Hz.
Pulslängd:
0,6 resp 0,06ms.
Antennrotationshastighet:
12 alt 24 rpm.
Antenn:
7 fots.
Vertikal lobvinkel:
19 grader.
Horisontell lobvinkel:
1,2 grader.
Ex på upperingsplats: Morups Tånge

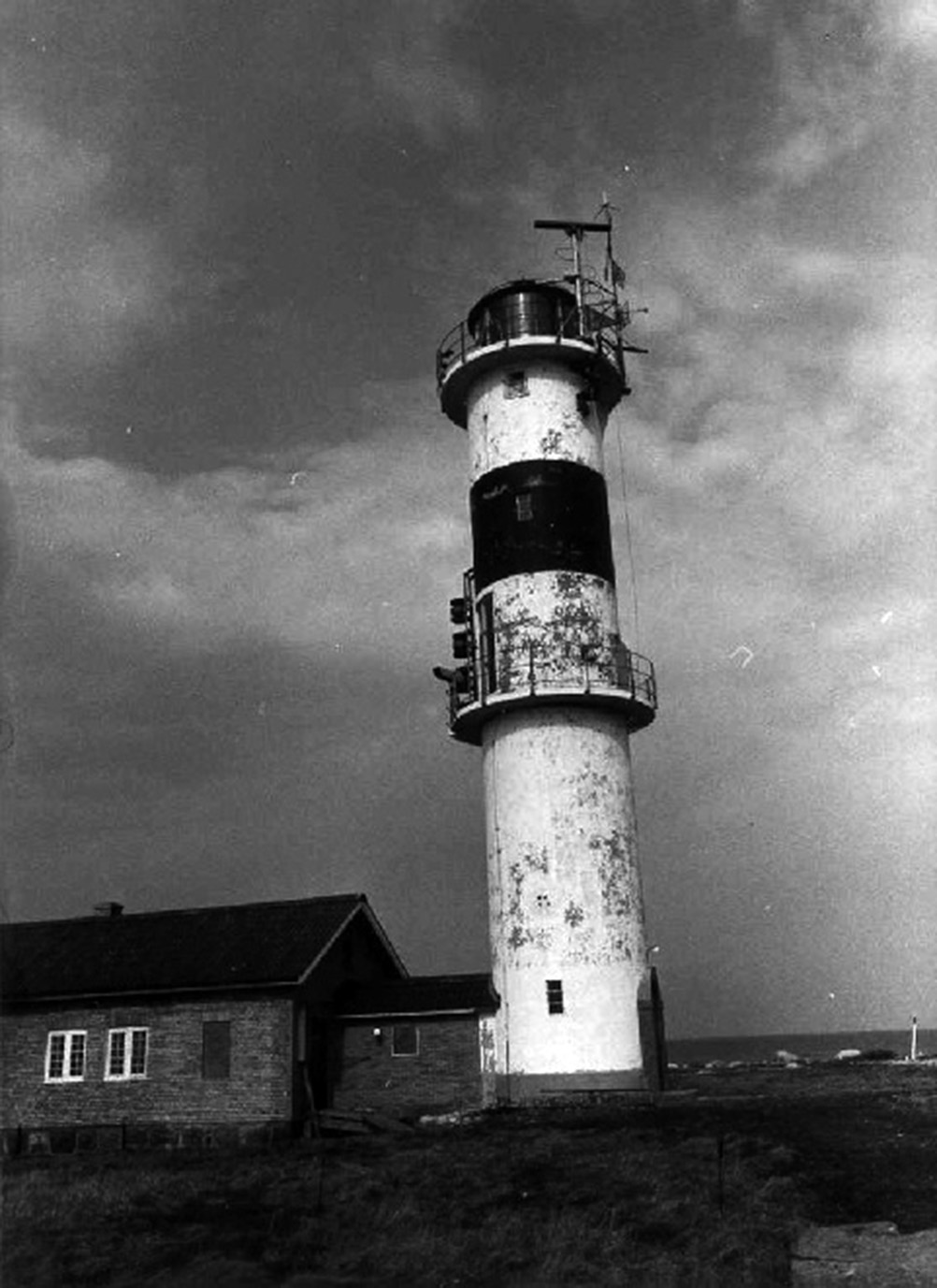

Bilden t v visar PS-619 på Morups Tånge fyr.
(Foto: Sven-Göran Palm)
