Eldledningsradar typ PA-31
PA-31 anskaffades i Sverige i slutet av 1940-talet som ersättning för PA-24.
Radarn togs fram av engelsmännen redan under andra världskriget och lär ha använts under ökenkriget. Enheterna var inbyggda i trälådor som skydd för sand. Dessa lådor behölls i de svenska installationerna (se bild nedan).

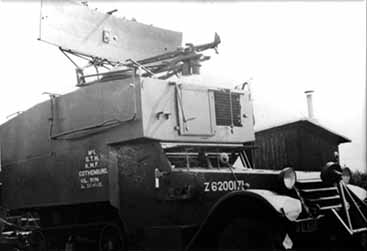

Leverantör var British Thomson Huston (BTH). Provexemplaret var monterat i en pansarbil och provades vid dåvarande KA Skjutskola under ledning av Fv B Eklund.
Stationen bestod av en sändtagare på X-bandet försedd med A-indikator, B-indikator och nedslagsindikator.
Stationen var mycket driftsäker och utnyttjades under 30-talet år som eldledningsradar i KA.
Antennen var en hornmatad reflektor (sk scannerantenn) som avsökte ett begränsat område. Den kunde dock vridas horisonten runt.Artillerieldledningsradar för tunga batterier 15,2 cm m/02B, 15,2 cm batt m/40, 15,2 cm batt m/51, 10,5 cm batt m/50 samt rörliga 15,2 m/37 och 21 cm batt m/42.
Radarn var uppbyggd med elektronrörsteknik och utgjorde tillsammans med centralinstrument (arte 702, 704) eldledning för KA-batterier under 35 år. Den var KA-s första egentliga eldledningsradar.
Stationen förekom som fast installerad i bergrum och i släpvagn med antennen monterad på taket i varianterna PA-31/T eller PA-31/R.
Benämning/Beteckning
Radarstation M3330- (type FCA 1)
Leverantör: British Thomson-Houston (BTH) EnglandTekniska data
Frekvensband: X-bandet
Pulslängd:
Uteffekt:
PRF:
Antennrotations- Scannande antenn.
hastighet Den kunde dock under scanning rotera med ca 2 rpm.
Hornmatad reflektor
Magnetroner: 3 cm hålrumsmagnetron
Mottagare:Allmänna uppgifter:
In i krigsorg: I början på 1950-talet

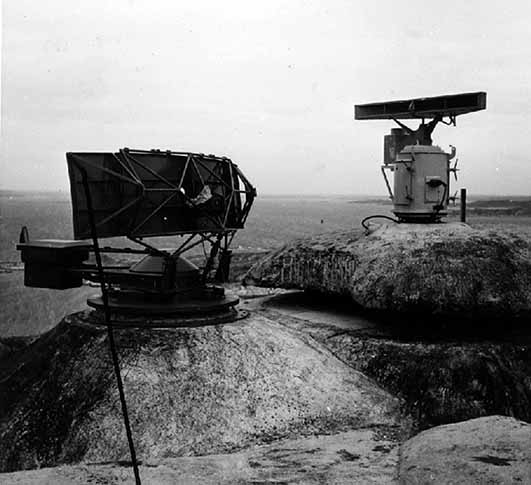

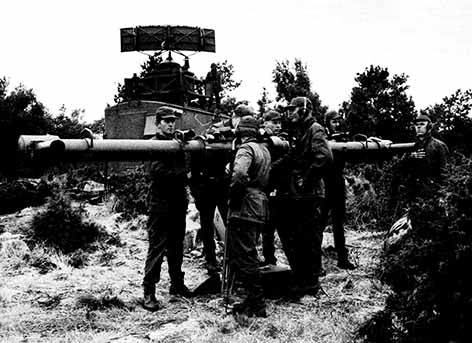

PA-31 fast monterad i bergrum (PS-33 originalantenn t h). Mätstationstropp för rörligt artilleri med eldledningsradar PA-31 med 4 m inbasmätare.
Batterichef och ebitr i verksamhet. Kpl möblerad med PA-31 indikator, opt sikta och PPI.
PA-31 för utbildningsändamål vid KA RadarS i början av 60-talet. Avståndsindikator.
