Televäxel 503

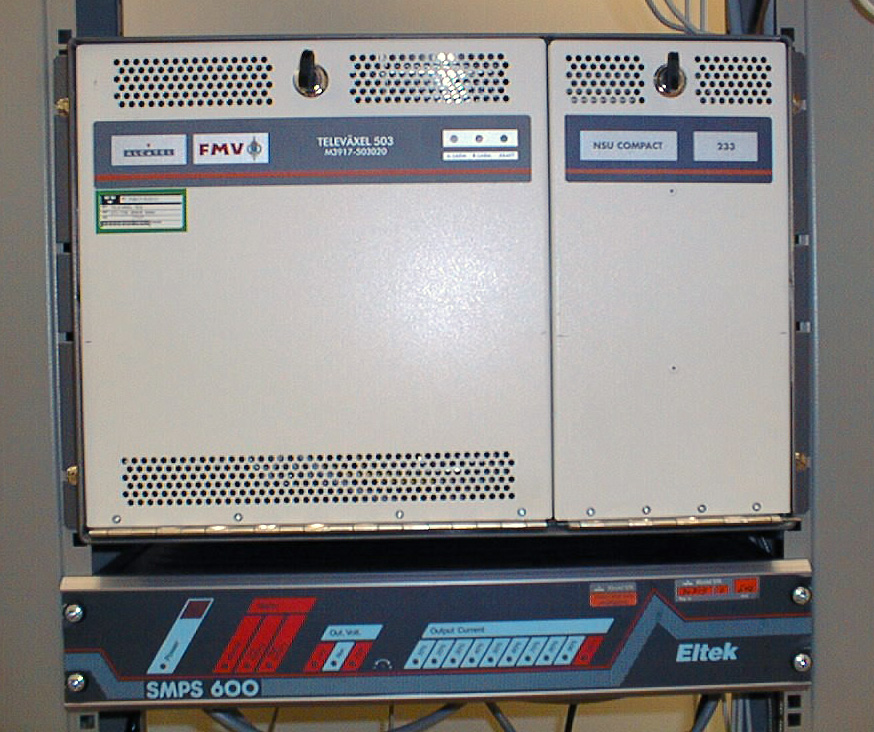

Televäxel 503 är inbyggd i låda för montering på vägg eller i 192 stativ. I enheten finns processorkort och matriskort, sex kortplatser avsedda för gränssnittskort, en kortplats för SCU kort samt en kraftenhet (PAR).
SCU kortet är ett PRC kort försett med klockkrets och extra minne samt har SCU mjukvara i stället för NSU mjukvara.
SCU kortet sköter nätkontrollfunktioner och ersätter NCU utrustning vid användning av Televäxel 503. Till kortet ansluts en terminal.
Växelns låda består av två delar med separata luckor. Den ena delen är avsedd för placering av växelkort. Den andra delen är försedd med plintar för terminering av färdigt kablage till växelkorten samt kablage ut från växeln. Denna del skall även kunna rymma utrustning som modem, batterier mm. Växeln är avsedd att installeras vid mindre förband.
Kablar ansluts direkt till kontaktdon på kretskortets framsida.
Vid förband utan separat KK sker kabling till plint i växelenheten. Vid förband med KK sker kabling endera via plint i växelenhet till KK eller direkt till KK. Kablarna tas ut nedtill i växelenheten.
Växeln strömförsörjs med 48V. Avbrottsfri strömförsörjning erhålls med batteri.
Anslutning av abonnenter, linjer mm görs till LSA-KK och 2Mbit/s ledningar ansluts till 75 ohms OK.
