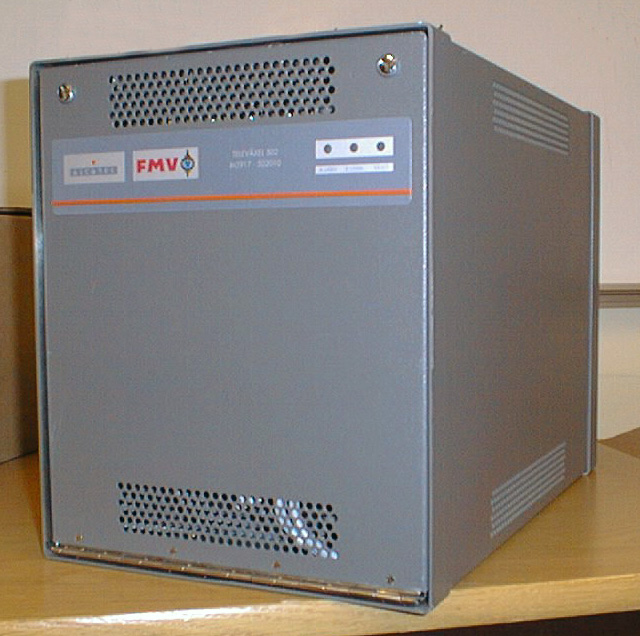

Televäxel 502
Televäxel 502 är inbyggd i låda avsedd för montering på vägg eller i 19” stativ. I enheten finns processorkort och matriskort, fyra kortplatser avsedda för gränssnittskort, en plats för SCU kort samt en kraftenhet (PAR).
SCU kortet är ett PRC kort försett med klockkrets och extra minne samt har SCU mjukvara i stället för NSU mjukvara.
SCU kortet sköter nätkontrollfunktioner och ersätter NCU utrustning vid användning av Televäxel 502. Till kortet ansluts en terminal.
Växeln är försedd med internt kablage anslutet till kontaktdonsida och är avsedd att installeras på fartyg och andra mobila enheter.
I Televäxel 502 är internt kablage draget mellan kretskort och kontaktdon på växelns baksida. Externa kablar ansluts direkt till kontaktdonen och vidare till LSA-KK, OK-75 eller annan utrustning.
Växeln innehåller DC/DC omvandlare och kan strömförsörjas med 48V alternativt 24V. Anslutning sker till kontaktdonssida på baksidan av växelenheten.
Anslutning av abonnenter, linjer mm görs till LSA-KK och 2Mbit/s ledningar ansluts till 75 ohms OK.
