DATAMULTIPLEXUTRUSTNING TM-20
ALLMÄNT
TM-20 ingår i fjärrövervakningssystemet FÖRL som togs fram för övervakning av huvudstråken i Försvarets Fasta RadioLänknät (FFRL) på 1970-talet.Systemuppbyggnaden av FÖRL beskrivs i dokumentet ”Fjärrövervakning Radiolänk F1281-435591”.
För den som vill veta mer om hur fjärrövervakningssystemen i Försvarets Telenät, FTN, utvecklats från 1965 till 2008 rekommenderas FHT-dokumentet
”Utveckling av teknisk övervakning för försvarets marktelesystem”
(F02/10) (2 MB) Författare: Hans Broberg, Ingemar Engdahl.DATAMUX TM-20 SÄNDARE M3981-020021
TM-20 sändare, bild 1, utnyttjas för att omvandla parallell information till serieform för vidare överföring via länk eller trådförbindelse med hjälp av FSK sändare.

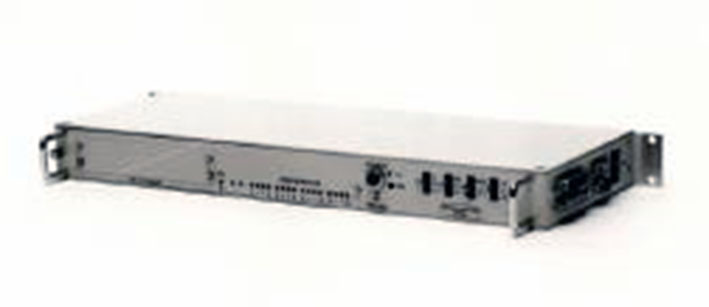

Bild 1. TM-20 sändare
Funktioner som ingår l TM-20 sändare.
- Taktgenerator vilken alstrar de tidsuppdelningssignaler som behövs i enheten.
- Startenheten ger startpuls för nollställning av taktgenerator när nytt telegram skall börja.
- Grindkretsar för val mellan kanal ingångar och simulerade data inklusive drivsteg för lysdiodindikering.
- Register där data från grindkretsarna läses in parallellt för att skiftas ut i serieform via
- Avkodare för kanal information med efterföljande sammanlagring till en meddelandeledning MO som följs av
- Buffertminne med nivåomvandlare .
- Kontrollkodsgeneratorn hämtar information från buffertminne och avger en kontrollkod som inlagras i meddelandet.
Dessutom ingår som bestyckningsmöjligheter FSK och Kraftenhet.
DATAMUX TM-20 MOTTAGARE M3981-020011
TM-20 mottagare, bild 2, utnyttjas för att omvandla serieinformation till parallellform mottaget via länk eller trådförbindelse med hjälp av FSK mottagare.

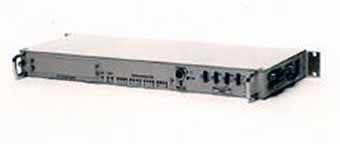

Bild 2. TM-20 mottagare
Funktioner som ingår l TM-20 mottagare.
- Taktgenerator vilken alstrar de tidsuppdelningssignaler som behövs i enheten.
- Startenheten avger startpuls för nollställning av taktgenerator när nytt telegram skall börja.
- Nivåomvandlare för anpassning av mottaget seriemeddelande DEM till enhetens logiska nivåer.
- Kontrollkodgenerator vi!lken avkänner meddelandeledning M och räknar samman en kontrollkod.
- Feldetektor som ger larm i händelse av datafel i synkgrupp, mellanbitar eller kontrollkod.
- Primärregister för kanalinformation där det sker en temporär lagring av data innan dessa överförs till
- Utgångsregister som lagrar data i parallell form och som sedan följs av
- Utgångssteg i form av transistorslutning till jord med indikering för 16 kanaler.
- Meddelandesimulator vilken alstrar ett fiktivt meddelande fM för kontroll av enheten.
Dessutom ingår som bestyckningsmöjlighet FSK och Kraftenhet.
