DATAMULTIPLEXUTRUSTNING TM-10A, TM10B
M3981-010011, M3981-010021
Tillverkare Selenia, Italien 1965
I provdrift i FFRL c:a 1965 -1968Bakgrund
I syfte att öka tillgängligheten för obemannade anläggningar i Försvarets Fasta Radiolänknät FFRL, utfördes ett begränsat prov med överföring av larmsignaler från utrustningar. Signalerna överfördes från relästationer till knutstationer i FFRL. Presentation skedde på glimlamptablå.

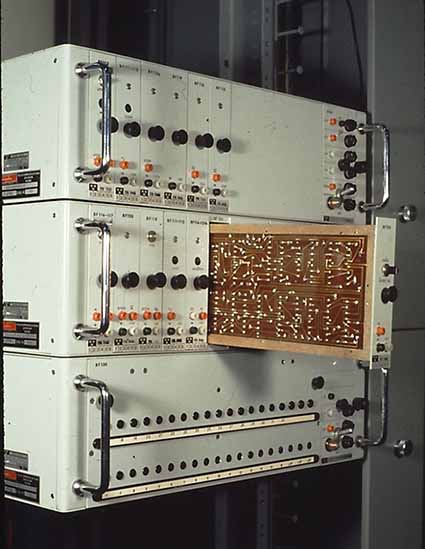

TM-10B
TM-10A var en datamultiplexutrustning, som genom tidsdelning (tidsmultiplex) överförde en larmkanal (= en bit) i taget av 16 möjliga.
Förutom de 16 larmbitarna överfördes synkroniserings- och kontrollbitar, totalt 32 bitar per meddelande (ett "varv"). Datahastigheten var 600 bit/s vilket medgav att varje larmsignal uppdaterades var 54:e ms. Överföring över ett radiolänkstråk skedde med hjälp av FSK-modem i radiolänkars tjänstekanaler.
Erfarenheterna från försöken med TM-10A togs tillvara genom att en B-variant, TM-10B anskaffades med högre kapacitet (32 kanaler)Utrustningen var helt digitaliserad, baserad på grindar och vippor uppbyggda av diskreta komponenter (bl.a. transistorer och dioder) på ett litet kretskort, vilket ingjutits i plast, en slags föregångare till integrerade kretsar.
TM-10A byggdes inte ut seriemässigt, men principen anammades i kommande övervakningssystem.Uppbyggd av kortkassetter som placerades i en 19” hylla för stativmontage.
Utdrag ur Systembeskrivning TM-10A KFF-L50998 (1966)
Allmänt
Datamultiplexutrustningen består av en sändare och en mottagare och eventuellt en reläenhet. Utrustningen skall användas för transmission av övervakningssignaler i form av jordslutningar vid RL- och kabelförbindelser.Utrustningen kan överföra 16 kanaler. Sändaren söker av de 16 kanalingångarna och registrerar eventuella jordslutningar som omvandlas till ett seriemeddelande. Mottagaren tar emot seriemeddelandet, omvandlar och lämnar ut informationen i parallellform till ett mellanminne. Förutsatt att synkronisering och kontrollkod är korrekta överförs informationen till ett slutminne.
Det går att ta ut synksignaler för att synkronisera yttre system ingående i anläggningen.
Tekniska data
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Utdrag ur Systembeskrivning TM-10B KFF-L51131 (1966)
Allmänt
Datamultiplexutrustningen består av en sändare och en mottagare och eventuellt en reläenhet. Utrustningen skall användas för transmission av övervakningssignaler i form av jordslutningar vid RL- och kabelförbindelser.Utrustningen kan överföra 32 kanaler. Sändaren söker av de 32 kanalingångarna och registrerar eventuella jordslutningar som omvandlas till ett seriemeddelande. Mottagaren tar emot seriemeddelandet, omvandlar och lämnar ut informationen i parallellform till ett mellanminne. Förutsatt att synkronisering och kontrollkod är korrekta överförs informationen till ett slutminne som presenterar meddelandet genom jordslutningar.
TM-10B kan användas tillsammans med andra datamultiplexutrustningar. Det går att ta ut synksignaler för att synkronisera yttre system ingående i anläggningen.Tekniska data
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
För den som vill veta mer om hur fjärrövervakningssystemen i Försvarets Telenät, FTN, utvecklats från 1965 till 2008 rekommenderas FHT-dokumentet Utveckling av teknisk övervakning för försvarets marktelesystem (F02/10) (2 MB) Författare: Hans Broberg, Ingemar Engdahl.
