Digital Radiolänk
Radiolänkutrustning RL-48 (M3959-048000)


Tillverkare Harris/Farinon Canada

Allmänt
Radiolänkutrustning RL-48 är en digital utrustning, och används som anslutningslänk i FTN. Utrustningen består av en enhet som inrymmer modem med tjänstekanal samt sändare och mottagare.

RL-48 är avsedd att överföra ett pulskodmodulerat basband (PCM) med datahastigheten 2048 kbit/s (30 kanaler) eller 704 kbit/s (10 kanaler).

Förutom den pulskodmodulerade signalen överförs en tjänstekanal (TJK).

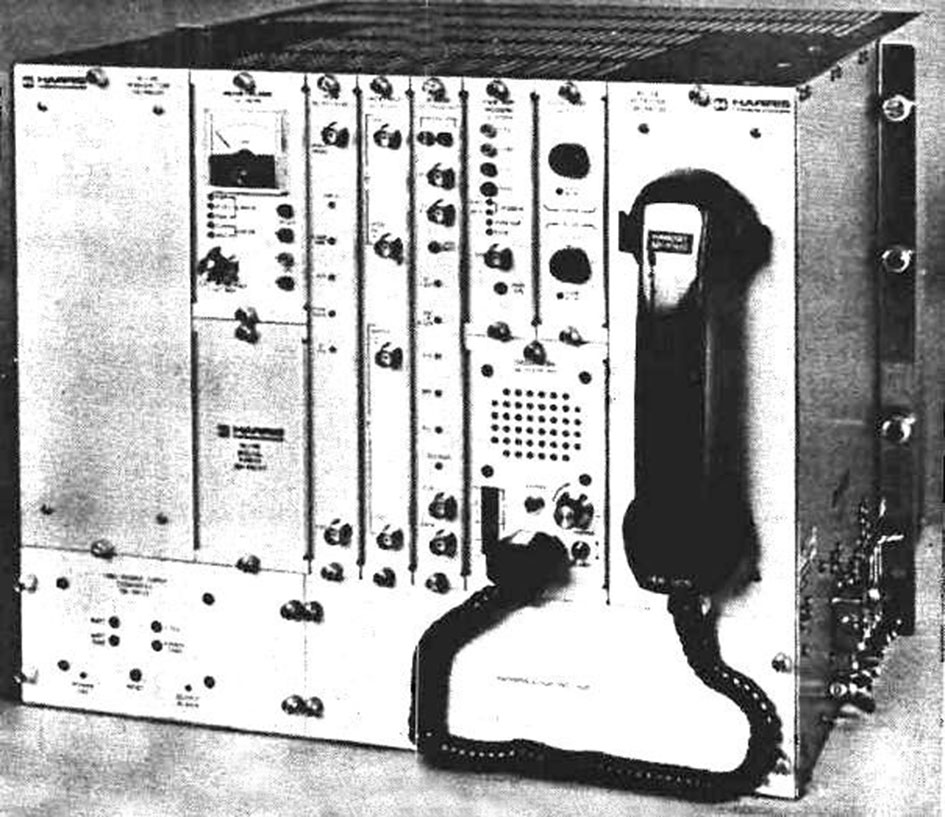

Radiolänkutrustning RL-48

Radiolänkutrustning RL-48

RL-48 finns i två utföranden, 10 eller 30 kanaler. Dessa utföranden har olika M-nummer. Varje utförande är unikt genom att vara inställd för en speciell frekvens. För att få en utrustning med den frekvens man önskar måste M-numret kompletteras med ett serienummer. Serienumret visar vilken frekvens just denna utrustning är avsedd för. Frekvenserna kan ändras i fält men detta är komplicerat och kräver extra instrument och speciellt utbildat personal.

Larmpunkter för de viktigaste funktionernas parametrar finns inbyggda i utrustningen och lysdioder på utrustningens frontpanel visar aktuell larmstatus. Dessutom finns ett antal summerade och individuella larmpunkter som via reläkontakter är utdragna för fjärrövervakning.

Utrustningen är skärmad för EMC och EMI.

RL-48 är så utformad att reparation ska kunna utföras med utbytesenheter.

TEKNISKA DATA

Allmänt

Frekvensområde

1900-2300 MHz (704 kbit/s)
1900-2100 MHz (2048 kbit/s)

Kapacitet

704 kbit/s och 2048 kbit/s









704 kbit/s

2048 kbit/s

Minsta frekvensavstånd mellan sändare och mottagare på olika antenner

1,75 MHz

3,5 MHz

Duplexavstånd

119 MHz eller 203 MHz

119 MHz

Systemvärde





     Bitfelstäthet=10-6 (1 W)

118,1 dB

114,6 dB

     Bitfelstäthet=10-6 (5 W)

125,1 dB

121,6 dB





Tjänstekanal

300-3400 Hz

Signal/Brus (belastad kanal)

25 dB (704 kBit/s)
30 dB (2048 kbit/s)

Matningsspänning

-48 V (-30 till -60 V Is)

Effektförbrukning



   Hela utrustningen (1 W)

90 W

   Hela utrustningen (5 W)

130 W

Temperaturområde med garanterade specifikationsvärde

0 gr C till +50 gr C

Temperaturområde vid drift

-10 gr C till +55 gr C

Max luftfuktighet

95 % vid +40 gr C

Dimensioner



   Höjd

400 mm (8 delningar)

   Bredd

465 mm (19 delningar)

   Djup

530 mm

   Vikt

<35 kg




Dokument

Se under Telekommunikation FFRL/FTN eller under Dokument.
