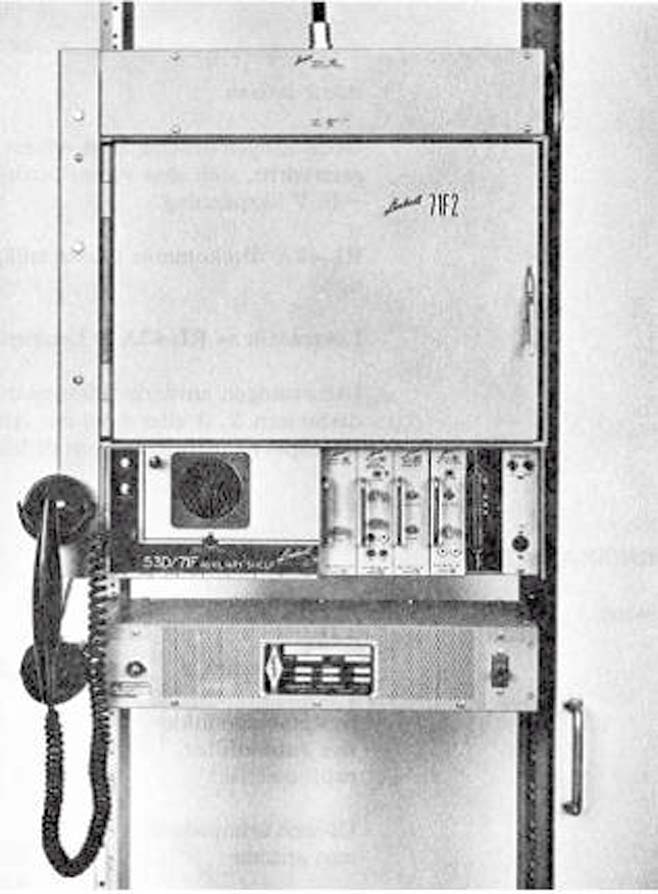

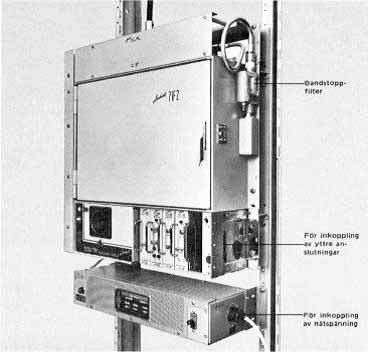

Allmänt

Frekvensområde

1,9 - 2,1 GHz

Systemvärde inklusive antennfilter, psofometriskt

> 153 dB

Ut- och inimpedans mot antenn

50 ohm reflektionsdämpning >26 dB

Modulationstyp

FM

Duplexavstånd

96 MHz

Frekvensområde basband

6-108 kHz

Antal talkanaler

24

Grundbrus (S/B) psofometriskt.
Inmatad effekt till mottagaren -35 dBm

>65dB

Intermodulation (S/B X) psofometriskt i sämsta kanal. Mätmetod: NPR testutrustning. Inmatad effekt till mottagaren -35 dBm

>60dB

Basbandets frekvensgång sändare – mottagare inklusive antennfilter

lnom ±0,5 dB. Referens 60 kHz

Basbandets nivåstabilitet sändare - mottagare

Inom ±0,5 dB/3 månader

Temperaturområde

Utrustningen skall hålla specificerade värden mellan +10°C och +40°C. Utrustningen skall fungera mellan -30°C och +60°C. Utrustningen skall inte förstöras vid förvaring i temperaturer ner till -40°C.

Effektförbrukning

220V:87 VA
-48 V:60 W

Spänningsmatning

220 V ±10% ,50 Hz ±10% eller -48 V ±10%

Relativ fuktighet

25% - 95%



Sändning

Uteffekt efter antennfilter

> 30 dBm

Utimpedans (HF)

50 ohm

Innivå basband från multiplexutrustningen

-10 till -16 dBm (kontinuerligt inställbar)

Ingångsimpedans basband från multiplexutrustningen

150 ohm (balanserad) reflektionsdämpning >24 dB

Basbandets frekvensgång för sändaren

Inom ±0,5 dB

Deviation per talkanal vid provtonnivå

35 kHz (effektivvärde) Frekvens för provton 1 kHz

Deviation för tjänstekanal vid provtonnivå

14 kHz (effektivvärde)

Frekvensstabilitet

Inom ±2,5 x 10-5

Dämpning av inte önskvärda signaler på antennutgången

> 80dB



Mottagning

Inimpedans (HF)

50 ohm

Brusfaktor (inklusive antennfilter)

< 10dB

Lokaloscillatorfrekvens

70 MHz över mottagarfrekvens

Frekvensstabilitet

Inom ±5 x 10-5

Mellanfrekvens (MF)

70 MHz

Selektivitet

a) En interfererande HF-signal ansluten till antenn-ingången med nivån -44 dBm och frekvensen 5 MHz eller mer från mottagningsfrekvensen, modulerad med ett brus motsvarande en 24-kanalslast skall inte minska signal-brusförhållandet mer än 3 dB. Nivån på den önskade HF-signalen skall då på mottagaringången vara -56 dBm eller mer.

b) En interfererande HF-signal ansluten till antenn-ingången med nivån -44 dBm och frekvensen 5 MHz eller mer från mottagningsfrekvensen, modulerad med ett brus motsvarande en 24-kanalslast skall inte öka grundbruset mer än 3 dB. Nivån på den önskade HF-signalen skall då på mottagaringången vara -91 dBm.

Basbandets nivåstabilitet mätt i förhållande till inmatad HF-nivå med AGC inkopplad. HF-nivån mellan -85 dBm och -30 dBm

Inom 10,5 dB

Basbandets frekvensgång för mottagaren (inklusive basbandsfiltret)

< 0,5 dB

Utnivå basband till multiplexutrustningen

-10 dBm till -13 dBm (kontinuerligt inställbar)

Utgångsimpedans basband till multiplexutrustningen

150 ohm (balanserad)
reflektionsdämpning >24 dB



Tjänstekanal

Anropssignalens frekvens

2,9 kHz

Anropssignalens nivå

-10 dBmO

Frekvensområde tal

0,3-3,0 kHz

In- och utnivå för yttre tjänstekanal

-3,5 dBm

Ut- och inimpedans

600 ohm (balanserad) reflektionsdämpning >20 dB



ANTENNER

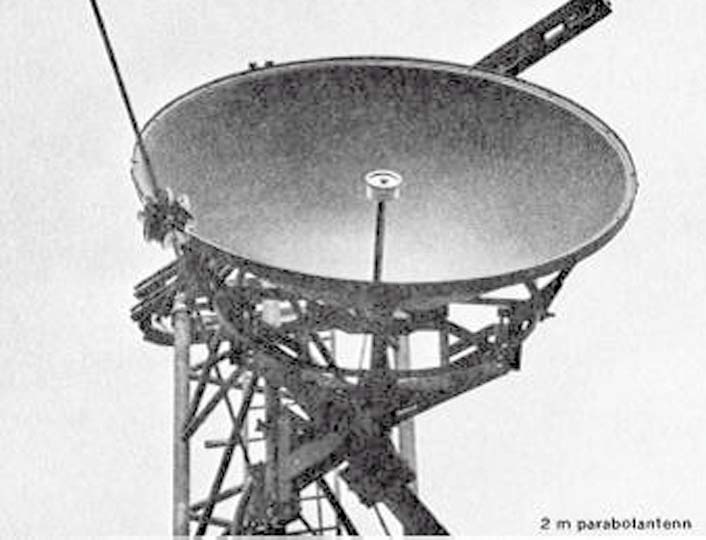

Riktantenn 4/27

Fabrikat

COEL

Reflektoms diameter

2 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

27,5 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

160 kg



Riktantenn 4/31

Fabrikat

COEL

Reflektorns diameter

3 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

31 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

380 kg



Riktantenn 4/33

Fabrikat

COEL

Reflektorns diameter

4 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

33 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

600 kg
