Radiostation Ra-758


Ra-758

Levererad av Ericsson Radio System AB
Under övningar och inför skarpt läge fanns Lv-batterier utplacerade kring flygbaserna.

För att informera luftvärnet om eget flyg var en Lv-oruoff (Luftvärnsorienteringsunderofficer) placerad i flygbasens KC-bunker i samma rad som TL. Avsikten var att han på tråd skulle informera LV-batterierna om eget flyg. Lv-batterierna hade också tillgång till radiomottagare för att lyssna på Lufor.

Under de första övningarna under mitten av 60-talet visade det sig att ett antal egna flygplan blev ”nedskjutna” då informationen inte fungerade bra.

Under 1969 utfördes prov med radioförbindelse mellan LV-oruoff  och LV-batterier vid Uråsa och Kalmar flygbaser vid Lvö 69. En radiostation installerades i KC och LV-oruoff försågs med en manöverpanel. LV-oruoff kunde avlyssna TL trafik med flygplan i luften och härigenom blev oruoff snabbt orienterad då föraren anmälde t.ex. ”kommer” (40 km avstånd från basen). Under övningen rapporterades att Lufor delvis var av dålig hörbarhet och hade delvis låg följsamhet. Lvförbanden kunde därför inte skilja på våra och oidentifierade (fi) företag som flög in mot basen. Förfrågningar hos oruoff resulterade i tveksamma eller felaktiga svar med vådaskjutning som följd. Erfarenheterna av det provade radiosambandet blev positivt och utgjorde grunden till att radiosystem Ra-758 skulle anskaffades och som nu kallades för Lvoribefradio (Luftvärnsorienteringsbefälsradio).

Radioutrustningen beställdes av Ericsson Radio Systems AB (SRA) 1972 med ett tillägg 1974.

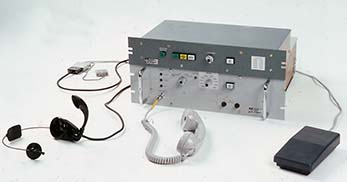

Radiostation 758 bestod av:

  • Betjäningsenhet Ra 758
  • Sändtagare Ra 758
  • Jordplanantenn

Utrustningen användes för radiokommunikation mark-mark mellan lvoribef i KC och luftvärns- och robotförband grupperat inom 30 km från basen samt i andra hand för samverkanstrafik med arméförband. Systemet är ett komplement till tidigare trådförbindelser. Vid behov kunde medhörning från TL väljas.

Manöverenheten var installerad vid Lvoribef arbetsposition i KC.

Sändtagaren var installerad i radiostativet i KC sändarhydda FSS som var placerad 500 m från KC-bunkern.

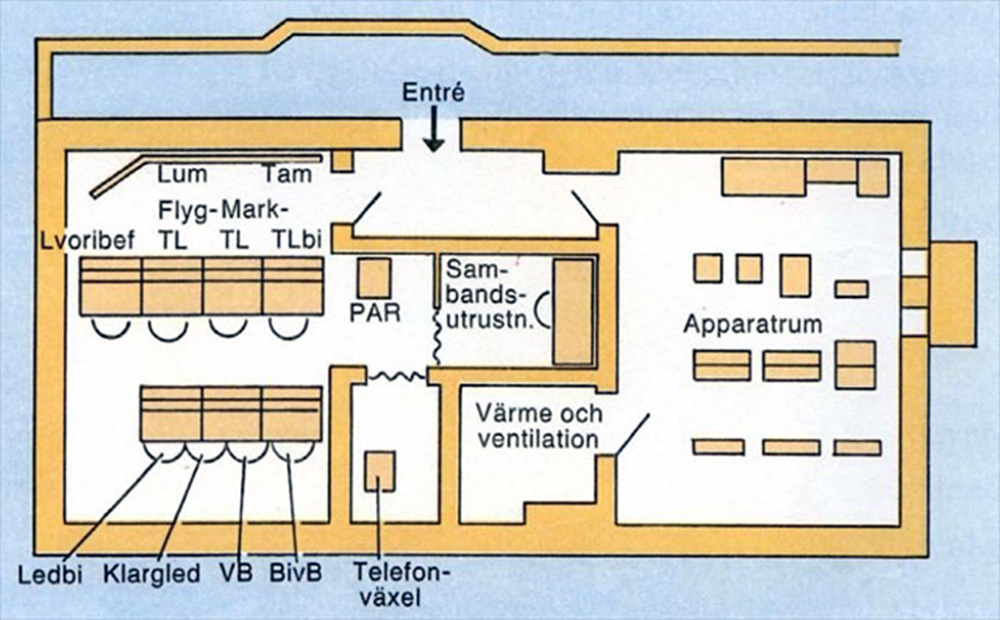

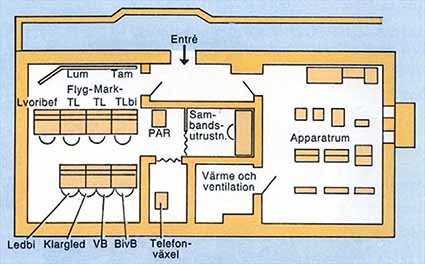

KC-bunkernLvoribef postionen i KC

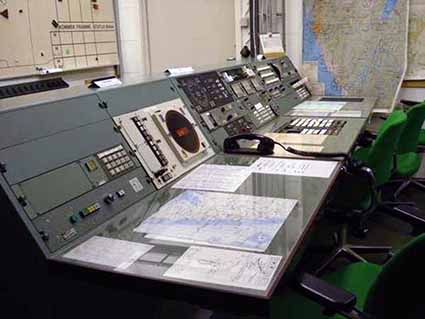

Lvoribef postionen i KC längst ut till vänster i första radio

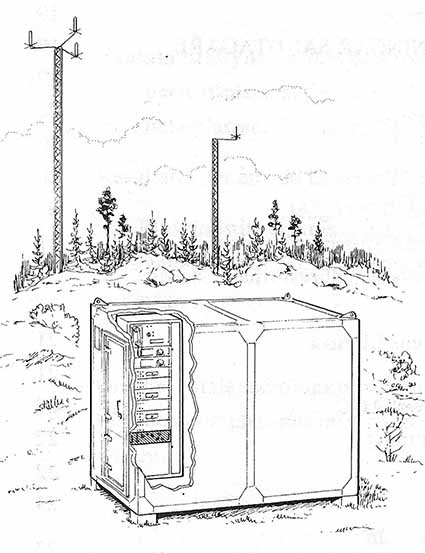

Sändtagarens installationsplats

Sändtagarens installationsplats FSS, antenn i den högra masten

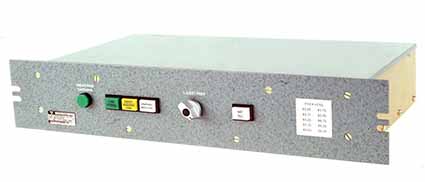

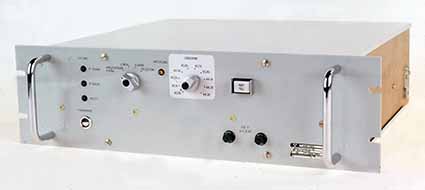

BetjäningsenhetSändtagare 758

Betjäningsenhet 758                           Sändtagare 758

Teknisk data

Frekvensområde                      43,05 – 44,35 MHz
Kanalseparation                       50 kHz
Kanaler                                    10 förvalda
Modulation                              FM (Fasmodulering)
Uteffekt                                  > 20W
Känslighet                               < 0,8 µV för 12 dB SINAD

Skrivet av Arne Larsson FHT
