Signalstationsvagn


Signalstationsvagnen var en abonnentutrustning i Lopra-systemet som fanns på Bas-60 i ett stort antal inom landet. De första signalstationsvagnarna togs fram 1963 till 1964. Sammanlagt togs det fram cirka 60 signalstationsvagnar. De sista driftsattes i slutet på 1970-talet.

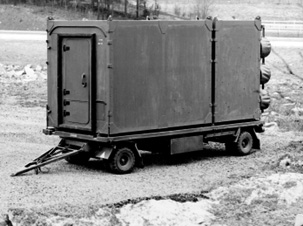

Signalstationsvagn 1Signalstationsvagn2

Signalstationsvagn

Signalstationsvagnens funktion var att förse Bas-60 med kommunikation inom telefoni, telefax och fjärrskrift.
Följande system var anslutna:

  • Televerkets Telefonnät
  • Flygvapnets Telefaxnät
  • Luftoperativa (LOPRA) radionätet
  • Baskabelnät, se Signalstation TP principskiss.

Signalstationens interiör 1Signalstationens interiör_2

Signalstationens interiör

Telefonväxel LME 40DL var placerad i den mindre plasthyddan och var ansluten via transmissionsstativet till flygbasens Baskabelnät, Försvarets Fasta Radiolänknät, Stabsplatsen, Televerkets telefonnät och telefoner i vagnen.
Telefaxmottagarstativ TFM 1 innehöll:

  • LV-mottagare LWF44A från PFITZ-Teletron med benämning Mrm-9 (50 – 130 kHz). För FV behov försågs den med kristaller för frekvenserna 59,15, 67,00, 119,85, 125,10 och 134,20 kHz.
  • Telefaxmottagare Hell WF 103S.

Telefaxmottagarstativ TFM 1 ersattes c:a 1967 med TFM 2, som innehöll:

  • LV-mottagare Hell-1118 med benämning Ra-710  (50 – 130 kHz) alternativt Mrm-9. Meningen att byta till Ra-710 var att införa telefaxkrypto HI 510 där HI stod för Hell Impulsgerät. Svenska benämningen var Kryapp-401 för sändaren och Kryapp-402 för mottagaren.
    Dessvärre kom telefaxkryptot inte i drift på grund av att systemet tappade synkronisering vid störning, mycket beroende på att faxdatan innehöll mestadels 0:or. Det inköptes 2 st Kryapp-401 och 40 st Kryapp-402, som inte kom till användning.
  • Telefaxmottagare Hell BS 110.  Mottagaren hade kontinuerlig pappersmatning till skillnad mot Hell WF 103S där man fick mata in nytt papper för varje utskrift.

Telefonväxel LME 40DLTelefaxmottagare WF 103S

          Telefonväxel LME 40DL                              Telefaxmottagare WF 103S

Telefax sändes från början från en 10 kW sändare i Ölme som ersattes av 40 kW sändare i Sala 1968. Telefaxsystemet avvecklades 1990.

Mer info om telefaxsystemet finns i dokumentet Flygvapnets telefaxnät som utgivits av FHT.

Förbindelsen med LOPRA gick via Radiolänkhyddan och Radioprintertelefonutrustning MRX16, som förmedlade fjärrskriftstrafik i 50 baud och telefonkontakt med US-personal och anslutna abonnenter.

Inkommande fjärrskrift kom till fjärrskrivare SIEM 503 utan tangentbord och utgående fjärrskrift sändes från remssändare SIEM 312 med löpnummergivare SIEM TSend 77.

Meddelande skrevs ut på hålremsa och papper med fjärrskrivare SIEM 508.

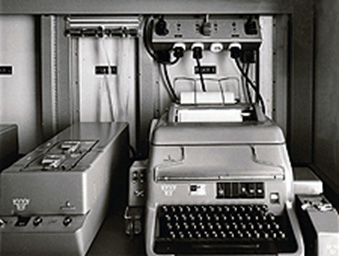

Kanalremssändare 312 och fjärrskrivare 508Transmissionsstativ

Kanalremssändare 312 och fjärrskrivare 508.                 Transmissionsstativ

LOPRA avvecklades 1987 och ersattes av MILTEX.

Skrivet av Göran Gustafsson

Läs mer:

Flygbassystemet Bas60 (1,3 MB) Författare: Jörgen Rystedt. (F04/05)
