AN/TTQ-1

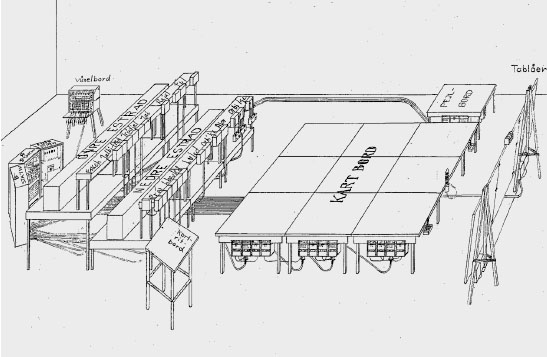

Uppmonterad AN/TTQ

AN/TTQ-utrustningen var en robust och fältmässig transportabel anläggning som byggdes upp med bland annat utrustningens transportlådor.

I anläggningen ingick telefonteknisk utrustning, estrader, kartbord, ström-försörjnings- och belysningsmateriel, reservkraftsaggregat, markerings-materiel och underhållsutrustning.

Hela utrustningen kunde packas och förrådsställas i 25 lådor med måtten 1,2x1,2x0,3 m eller 1,2x0,6x0,3 m. Lådorna kunde utnyttjas som bord, estrader och som sittplatser för centralen. Lådorna var dock klumpiga och tunga att hantera, då vikten på de flesta lådorna översteg 100 kg.

Det finns mer att läsa om AN/TTQ i Stril 50 version 2, skrivet av John Hübbert, som finns att läsa på FVM, KrA, Flygmuseet F 21, Ängelholms flygmuseum, Robotmuseum i Arboga och hos vissa kamratföreningar.


Artiklar ur TIFF

Anonym bevakning (nr 3/98)


Nedan bilder från Flygmuseet F 21. (Foto Hans Bruno)

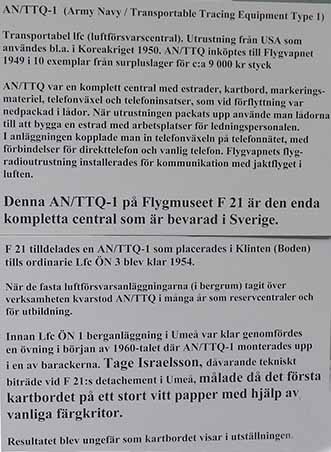

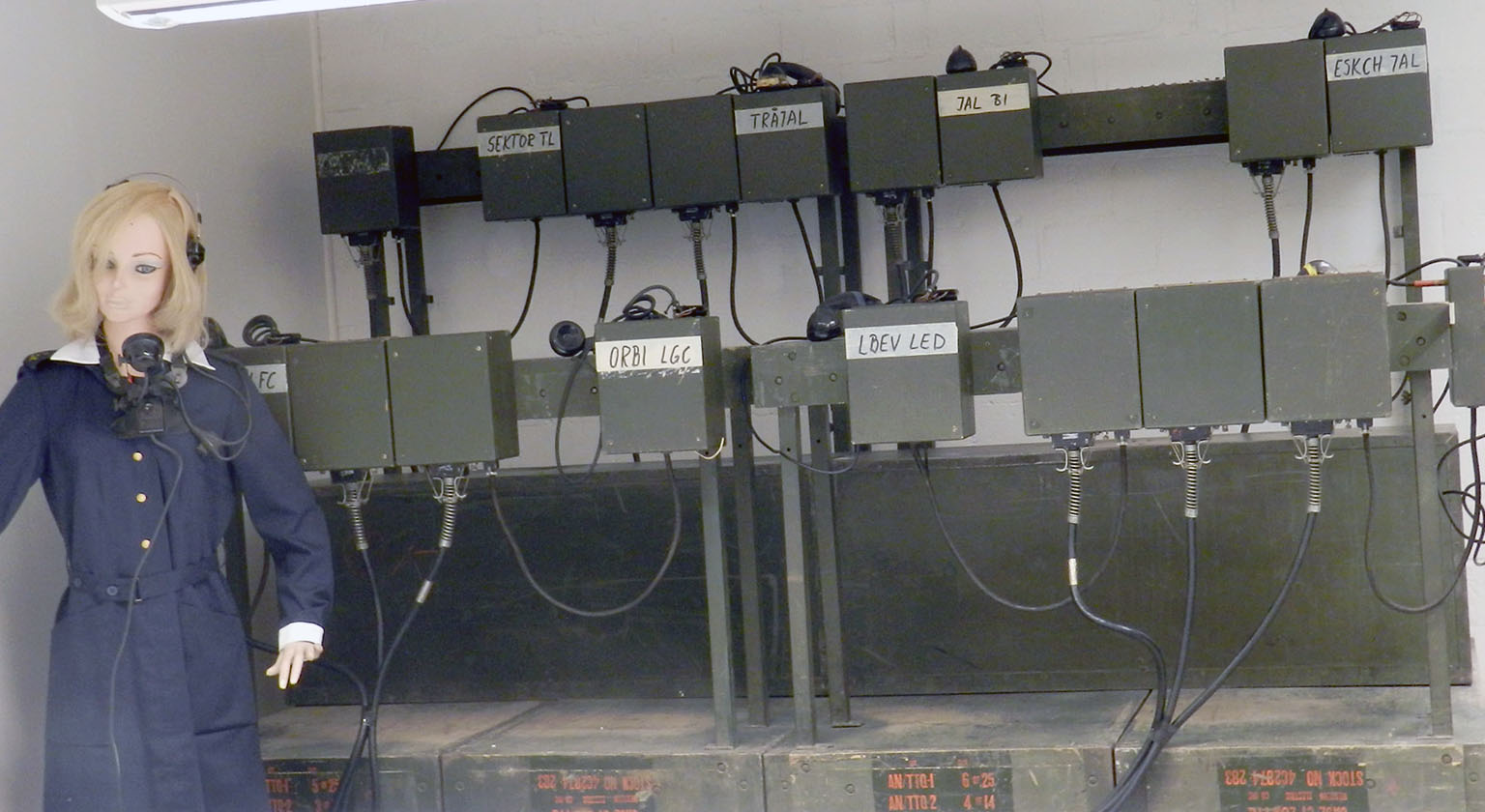

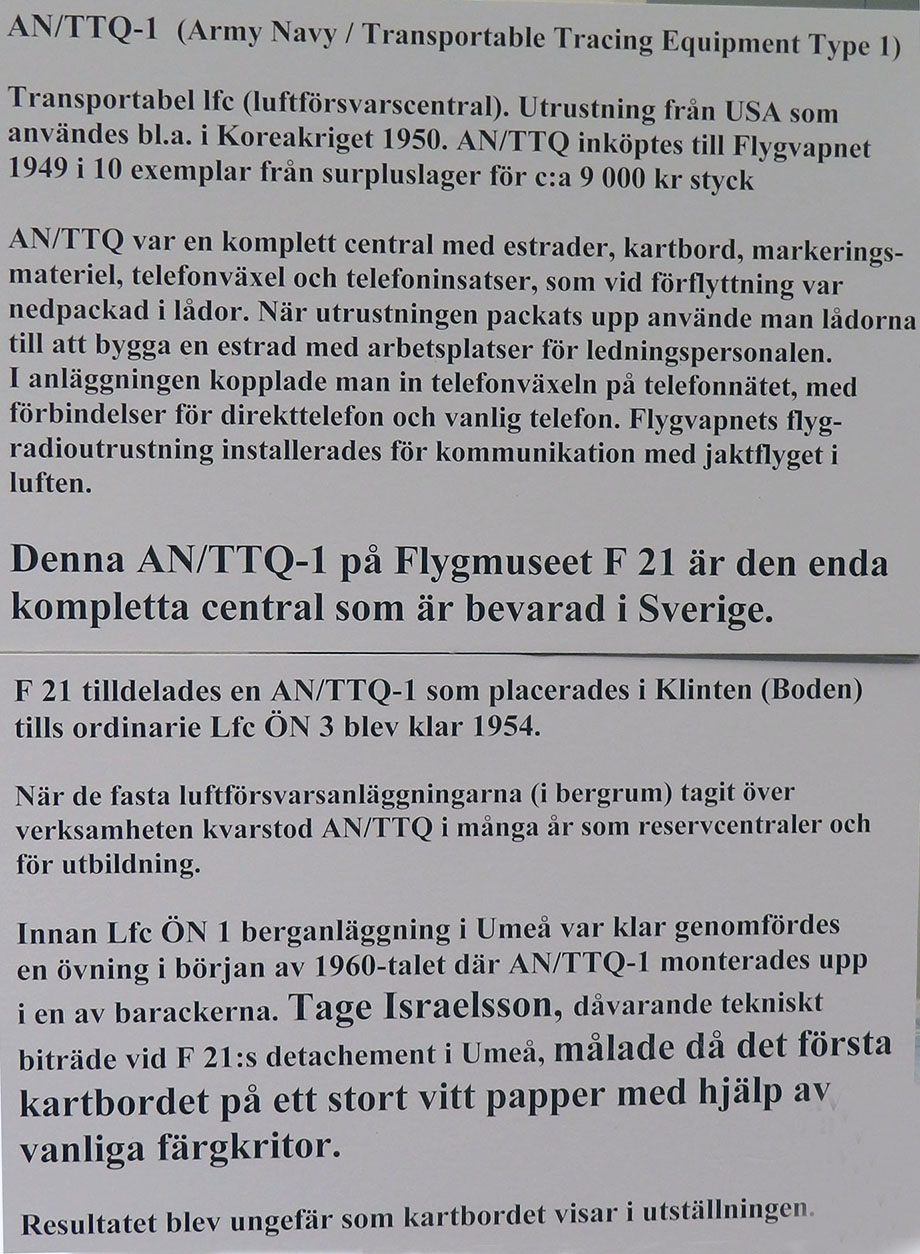

Beskrivning AN/TTQEstrad

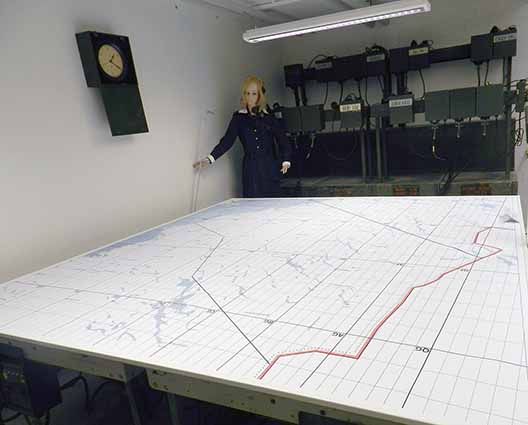

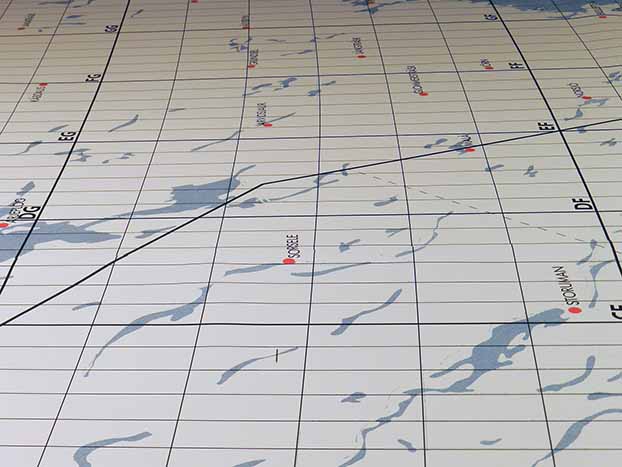

KartbordKarta o estrad

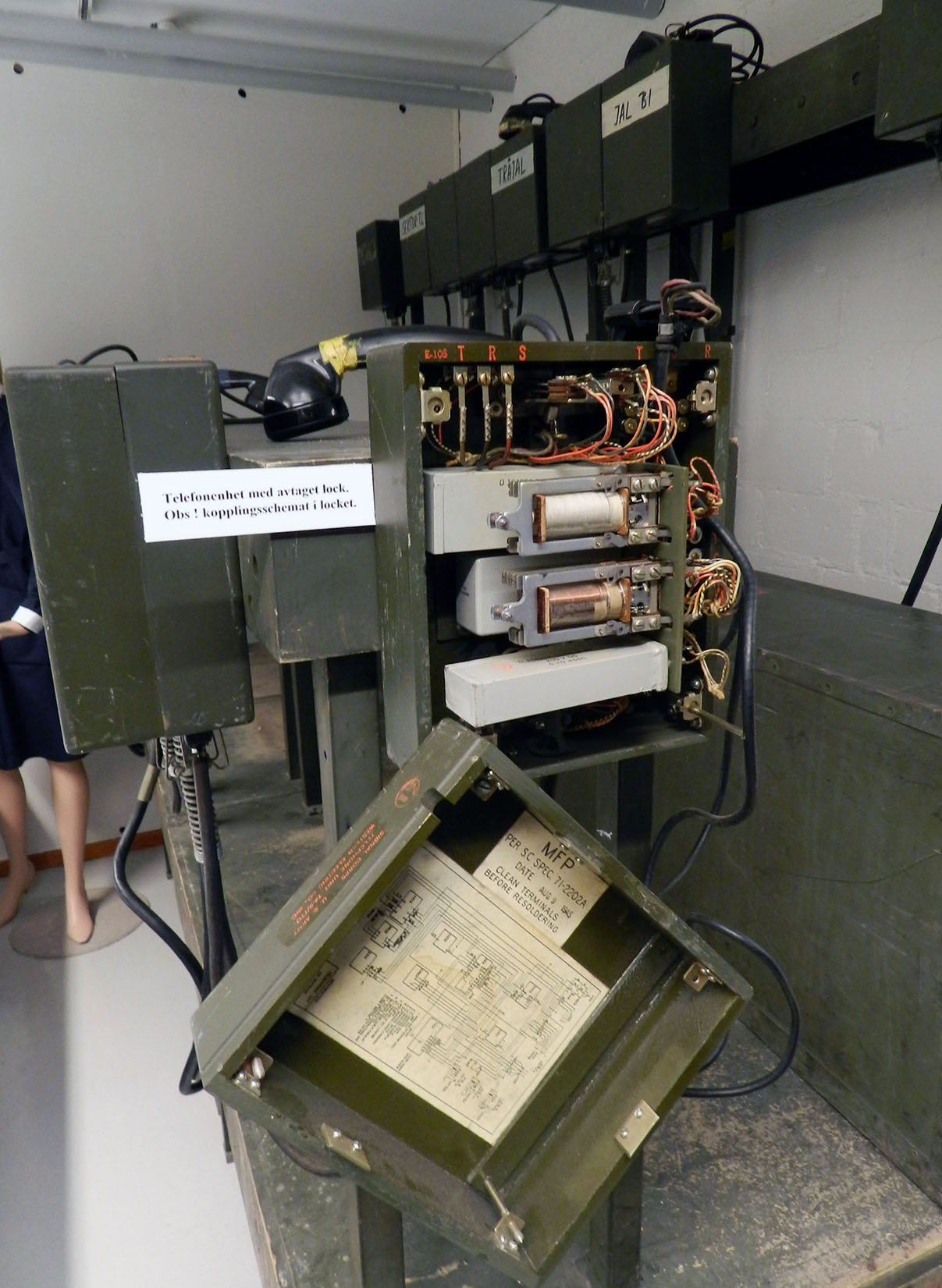

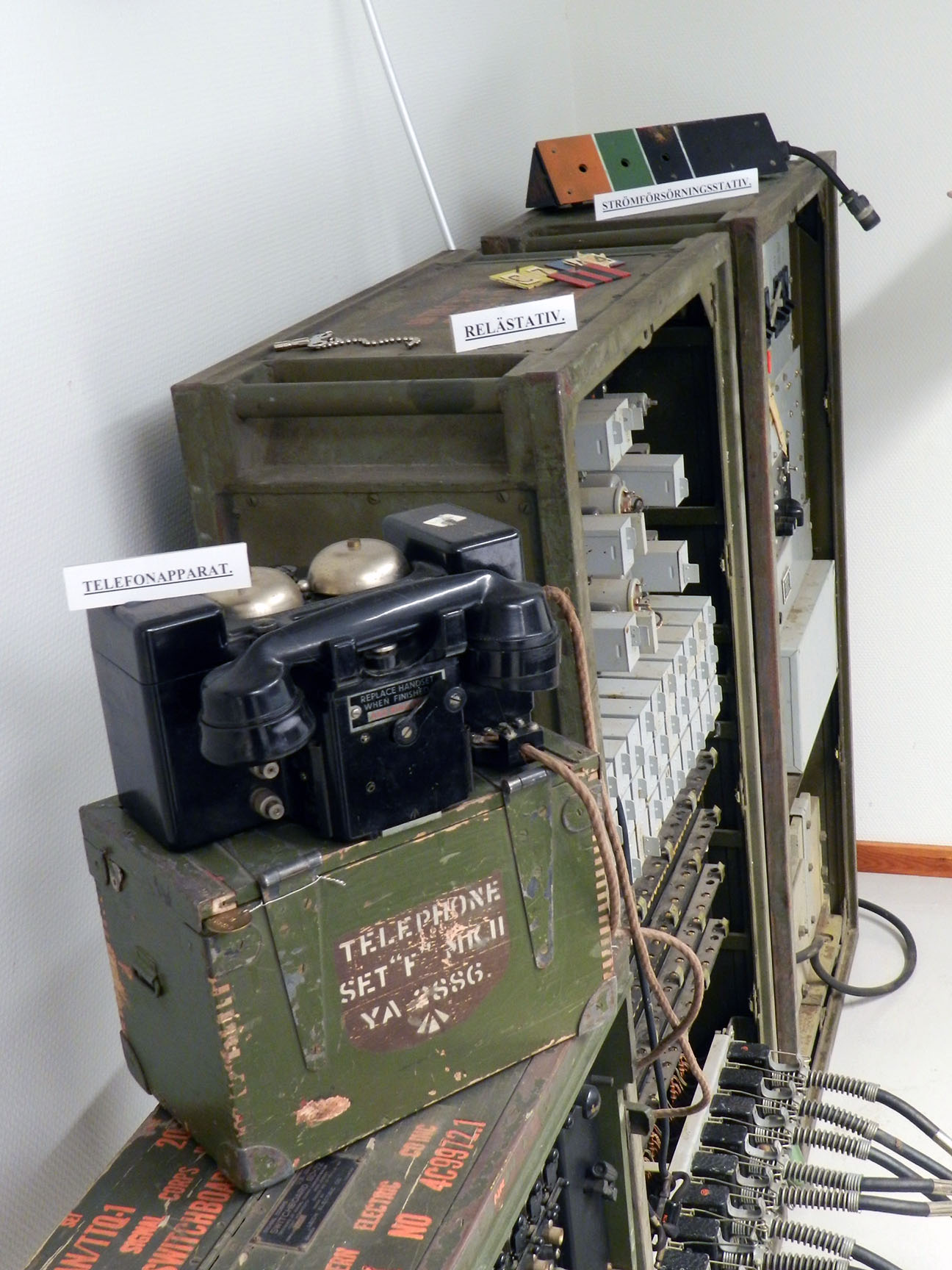

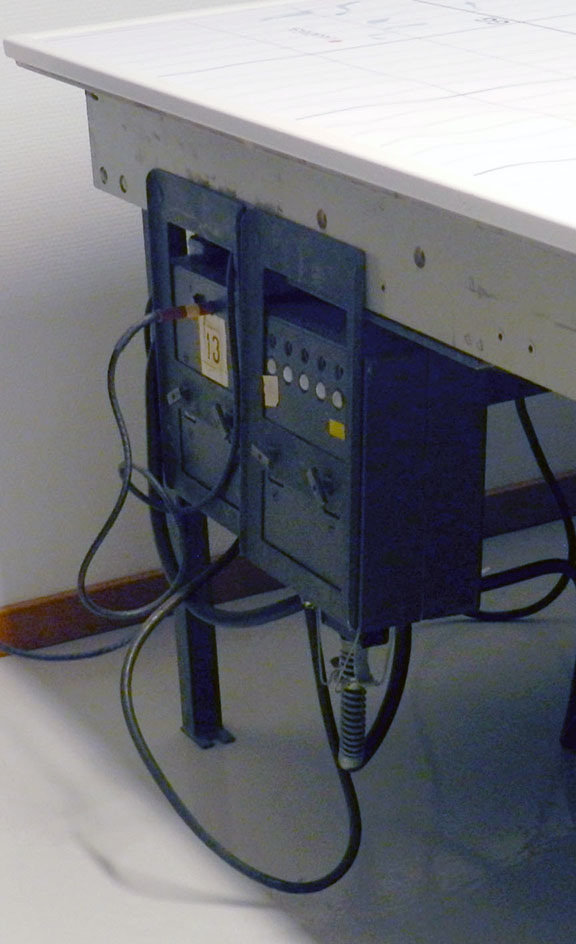

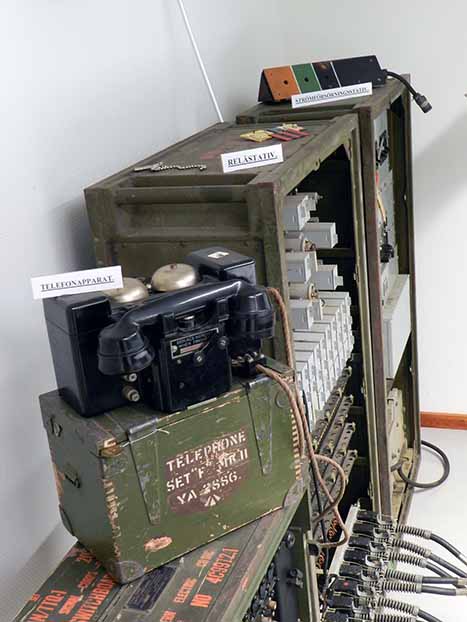

Komutrustning vid kartbordTfn-app och relästativTelefon enhet

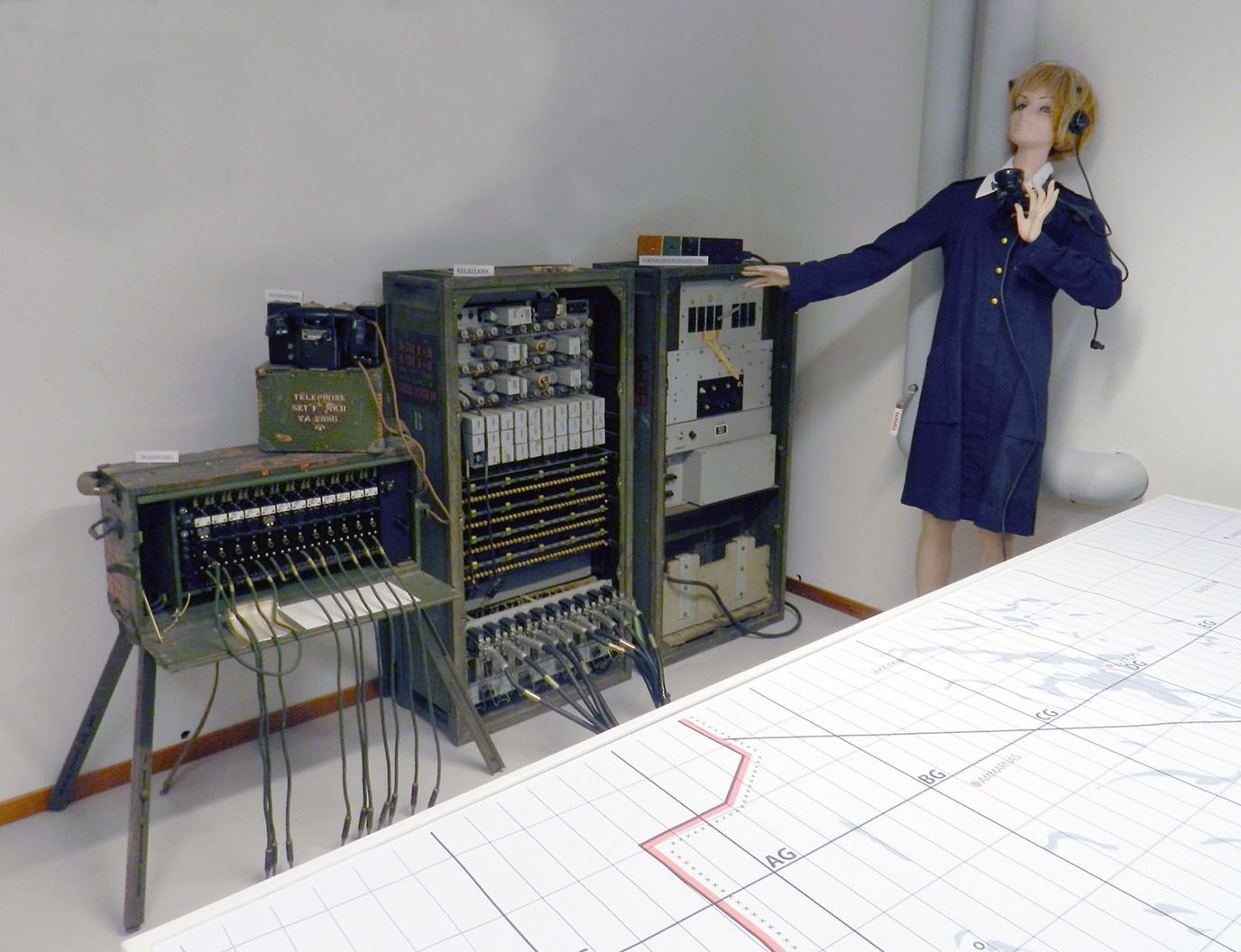

Växel mm


Nedan bilder från F 10.

AN/TTQ-1 (Army Navy/Transportable Tracking Equipment) transportabel Luftförsvarsanläggning inköp från USA i börja av 1950 talet.

TTQ användes under tiden de fast LFC M/50 byggdes upp.

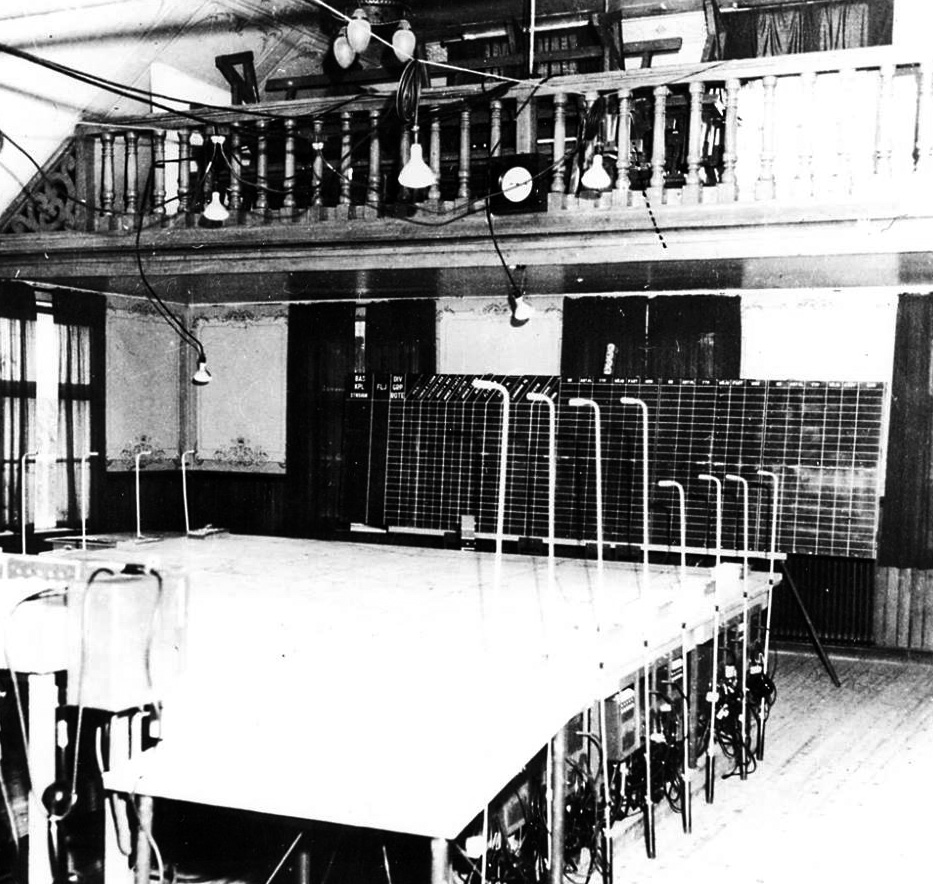

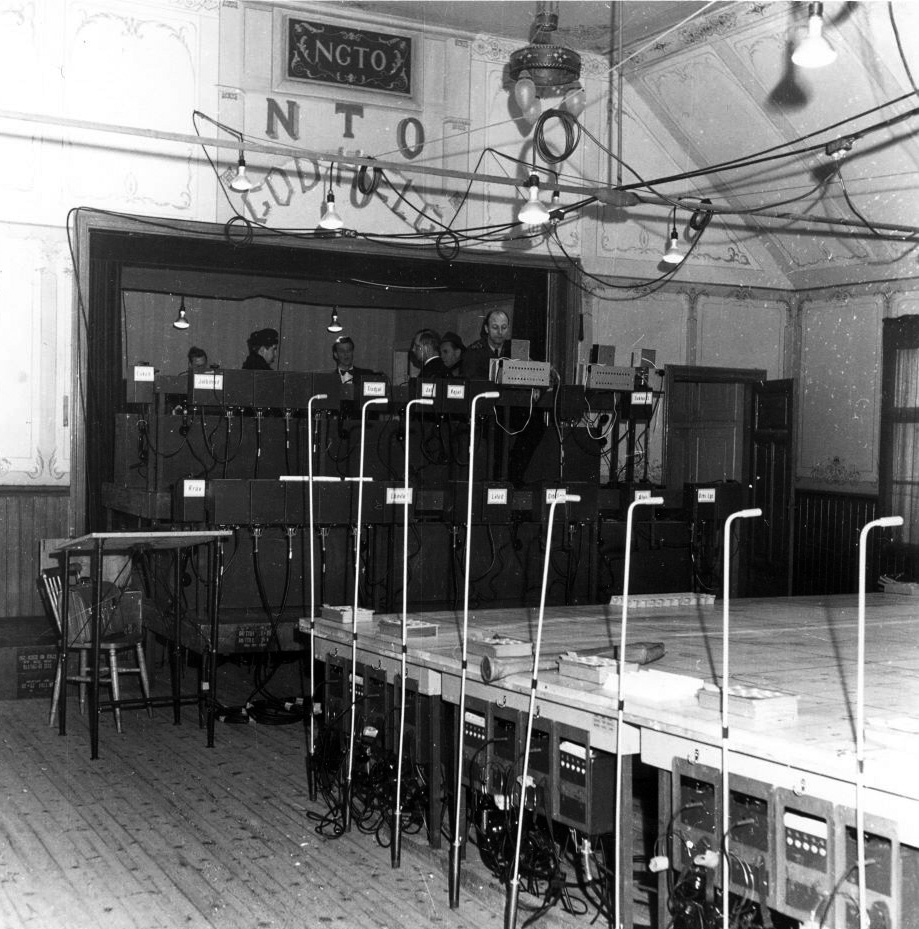

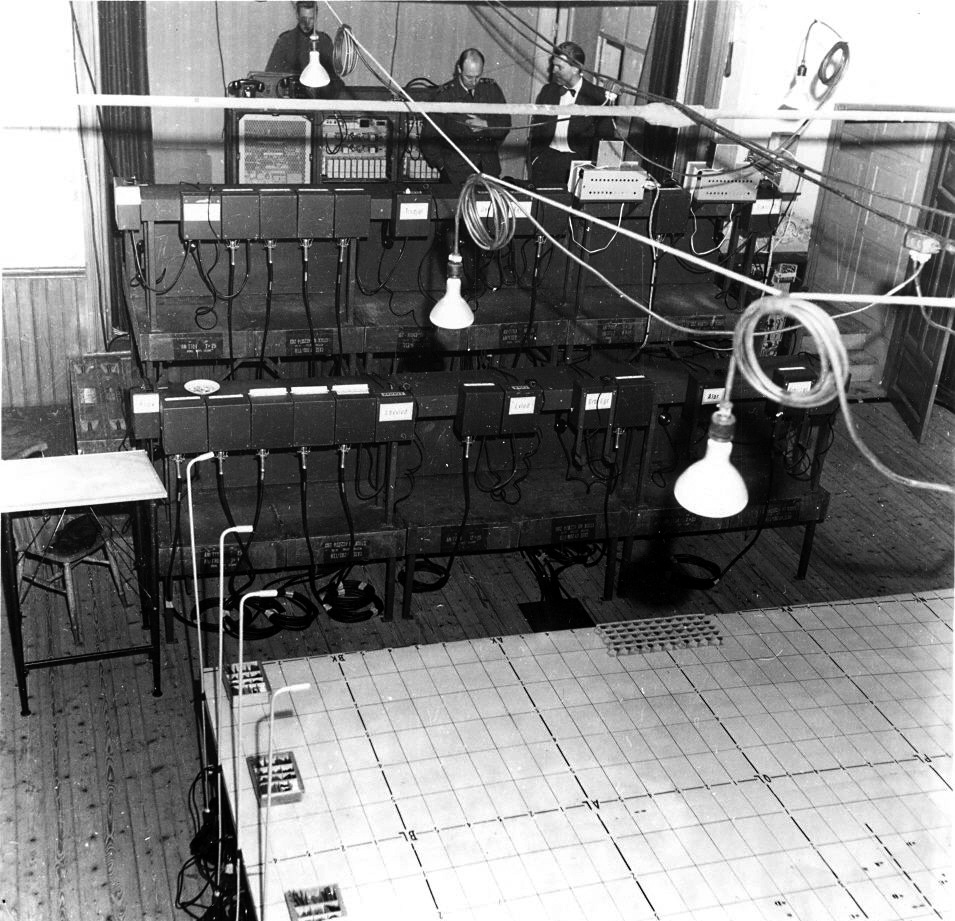

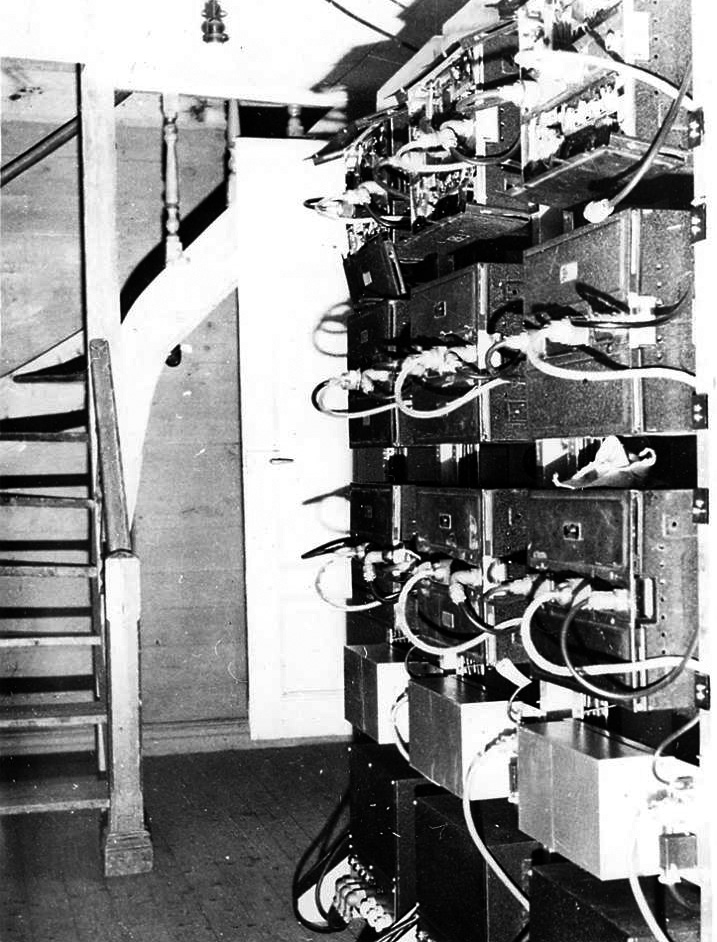

På bilderna F10s uppmonterad i NTO-logen i Sösdala 1955.

En komplett (?) finns på F21 museum. (Se bilder ovan).

AN/TTQAN/TTQ

AN/TTQAN/TTQ
