PS-141/R (PS-14/R) (1950-1986)


PS-14

Allmänt

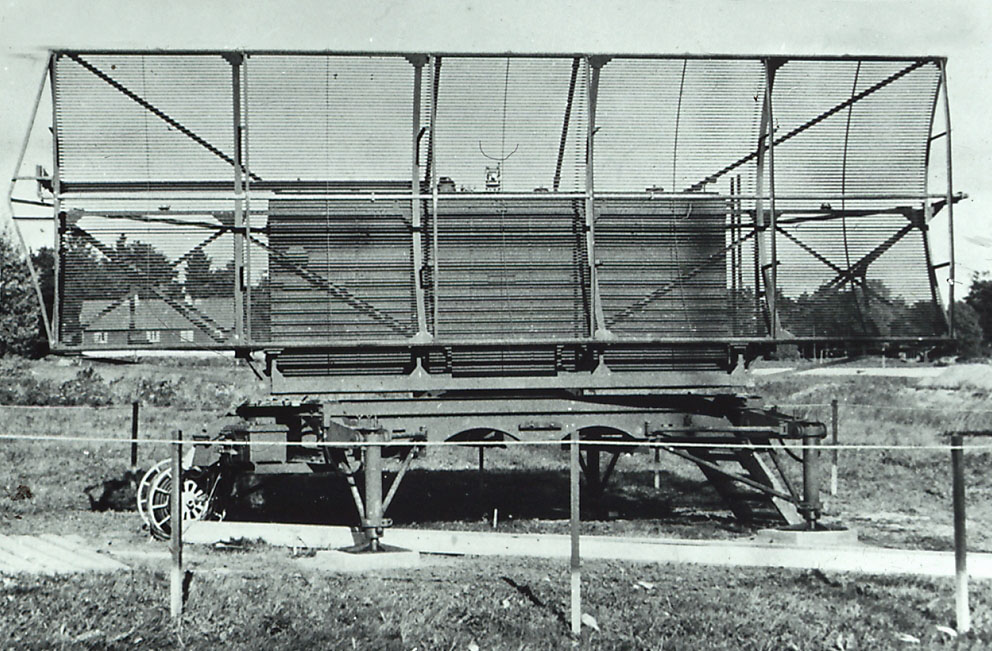

Spaningsradar PS-141/R bestod av en roterande apparatkabin innehållande all den kraft- och elektronikutrustning som erfordrades för radarns drift.
Radarantennen var en svenskkonstruerad 8 meter lång cosec 2 (likahöjds-antenn typ 262). 262 antennen kom att ersätta den ursprungliga engelska antennen (typ 96) på samtliga rörliga spaningsstationer PS-14/R som i samband med antennbytet ändrade stationsbeteckning till PS-141/R.

Antennen var under drift monterad på kabinens tak. Under transport var antennen nedfälld och placerad utefter kabinens högra långsida.

Antennen matades med två slitsvågledare. De båda slitsvågledarna var genom en vågledarväxel anslutna till sändaren. Endast en av de två vågledarna matade ut effekten från sändaren beroende på vågledarväxelns läge.Om matningen skedde genom den övre slitsvågledaren erhölls låglob, skedde matningen genom den undre erhölls höglob.Lobväxlingen manövrerades normalt från indikatorvagnen.

Kabin med antenn och radarutrustning bars upp av en lavett, vilken bestod av en kraftig ramkonstruktion som vilade på fyra hydraliska domkraftben, vilka manövrerades med en hydralpump. Varje ben var individuellt inställbart så att ramen kunde ställas in horisontellt även på ojämn mark.

All överföring av kraft,manöver- och signalfunktioner mellan lavett och kabin skedde genom en släpringsenhet. Radarn matades med 3x230 V spänning.

Själva radarutrustningen bestod av en styrenhet, modulator, magnetronbox, mottagarsystem och kontrollenhet.

Antennrotationen manövrerades från indikatorvagnen.

Tekniska data

Sändarfrekvens:                                    3000 Mhz (S-band)
Sändartyp:                                            Magnetron (CV-76)
Pulseffekt:                                             Ca 500 Kw
Pulstid:                                                  0,6 alt 1,9 microsekunder
Pulsrepetionsfrekvens(PRF)                 500 Hz
Räckvidd:                                             Ca 200 Km

För mer information läs Markradarstation PJ-21 (1,7 MB) Författare: Rune Erlandsson. (F12/04)


Dokument där det finns mer att läsa om PS-141/R (PS-14/R).

Avgörande faktorer för markteleunderhållssystemets effektivitet (0,5 MB)
(F04/10) Författare: Örjan Eriksson.

C2 History (8 MB pdf) Författare: Combitech AB.
C2 History (28 MB powerpoint-fil)

Förstudie angående den historiska radarutvecklingen inom Flygvapnet
(F11/04 ) (2 MB) Författare: Karl Gardh.

Markteleunderhållssystemet under tiden 1950 till 2000 (12,4 MB)
(F17/09) Författare: Örjan Eriksson.

PS-41 Historik (6,7 MB) Författare: K-G Andersson. (F01/05)

Spaningsradarstation PS-66T (4,6MB) Författare: K-G Andersson. (F06/07)

Stril 50 utdrag (1,1 MB) Författare: John Hübbert. (F03/07)

Detta dokument är ett utdrag ur det Stril 50 dokument som John Hübbert skrev för FHT:s räkning 2007. Detta dokument är publicerat i Flygvapenmuseums årsbok, Ikaros 2008.

Det finns nu en utökad version 2 av dokumentet.

De fullständiga Stril 50 dokumenten finns att läsa på Försvarshögskolan, Krigsarkivet, Flygvapenmuseum, F21 förbandsmuseum, Teleseum vid Ledningsregementet i Enköping och hos en del av Flygvapnets kamratföreningar.

STRIL-systemdokument, en sammanfattning (11 MB) Sammanställt dokument: Bengt Myhrberg. (F16/09)

Tidiga igenkänningssystem för flygplan (1,3 MB) Författare: K-G Andersson. (F04/08)


Artiklar ur TIFF

Radarn 101 år (nr 4/2005)

Radarns barndom i Sverige del 1 (nr 2/14)

Radarns barndom i Sverige del 2 (nr 3/14)


Länkar

Civila och militära radarstationer i Blekinge (Göran Mossbergs hemsida)

Spaningsradar PS-14 (Bergrum)


Bilder

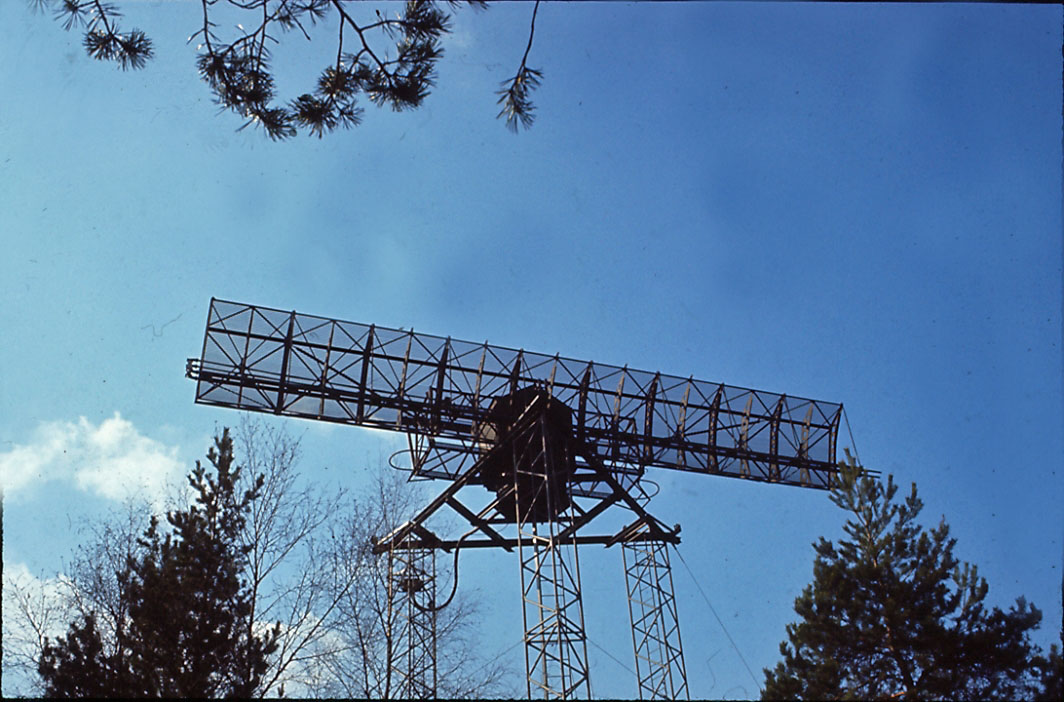

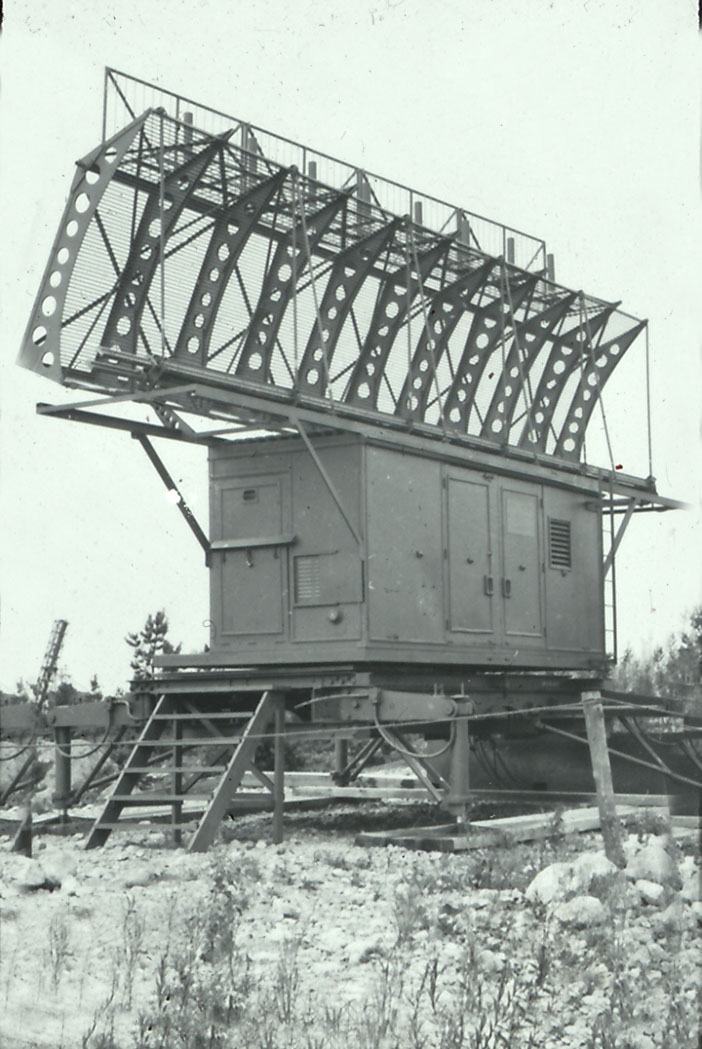

PS-141 tripodmastPS-14/R

PS-141 Tripodmast och PS-14/R.

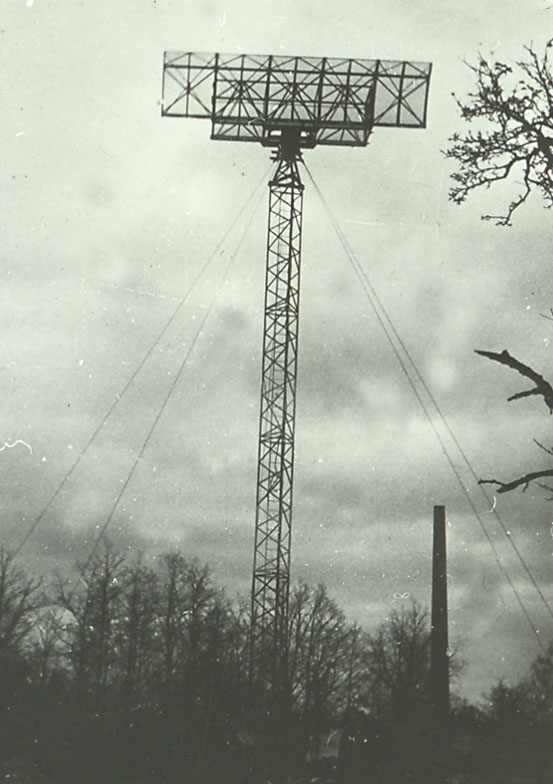

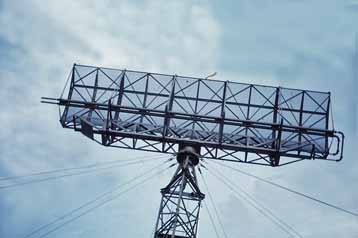

PS-14PS-141 Rektangulär toppdel, roterande mast

PS-14 och PS-141 Rektangulär toppdel, roterande mast

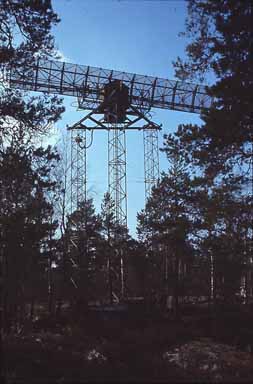

PS-144 Tripod

PS-144 Tripod
