Televäxel 501 TP/T
Denna växellåda används för att bygga upp ett rörligt sambandsnät inom Amfibie Brigadens sambandspluton.

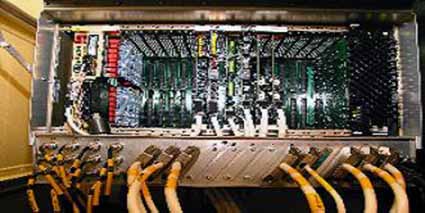

Den består av en växelenhet 501 inbyggd i en EMC låda som i sin tur är placerad i en stativlåda 10DA.Växellådan består av :
- Växel 501
- DC/DC omvandlare 24/48V
- Korskopplingsplintar
- Överspänningsskydd
Följande utrustningar kan anslutas:
- 1 st Radiolåda innehållande en Ra180F (TBH RA180 TP/S, M8323-180310)
- 2 st radiolådor innehållande en Ra180F och en Ra811/812/813 (TBH RA180/811-813/S, M8323-180210)
- 1 st Radiolåda innehållande en KV ICOM 706MKll (TBH RA KV/S)
- 6 st 2Mb, 75 ohm eller 120 ohm (via balun) från PSTN, FTN och MTS
- Förberedd anslutning av ”styrenhet”, där 2 st digitala och 2 st analoga anslutningar finns
- 10DL anslutning, för 4 st 2-tr analoga PSTN, FTN och MTS samt 5 st CB anknytningar
Miljön där växeln placeras skall vara väderskyddad med en temp. +10-+40 grader C.
Normalt sitter växeln placerad i hytten på fordonet (Terrängbil Unimog).
