Televäxel 501

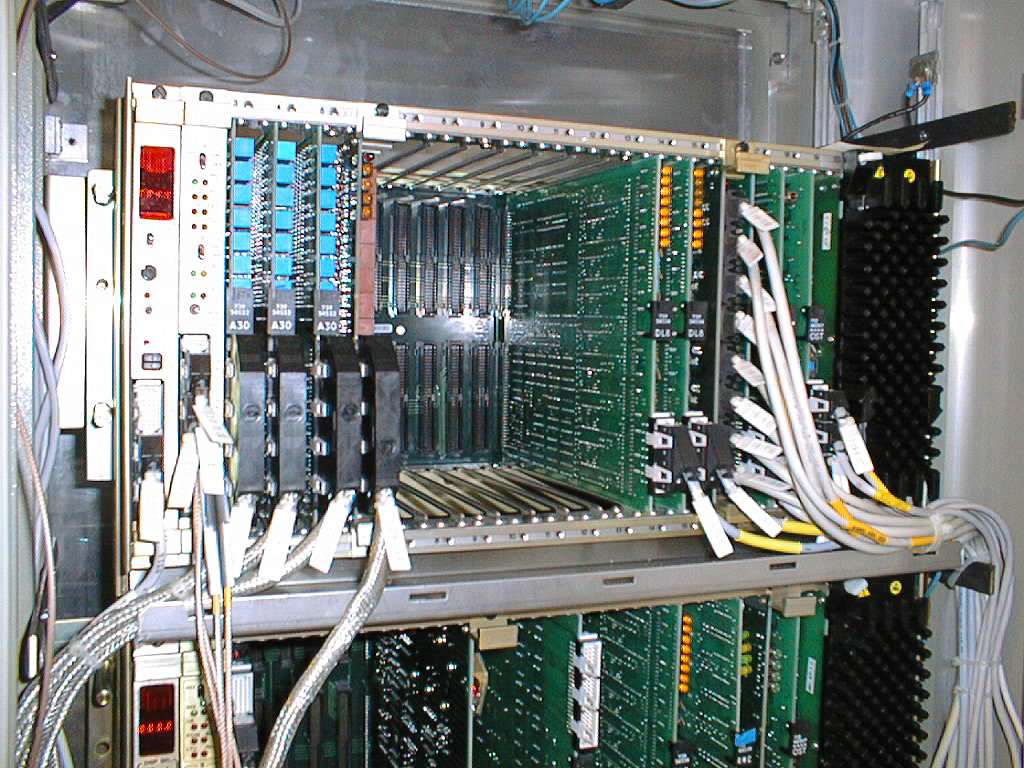

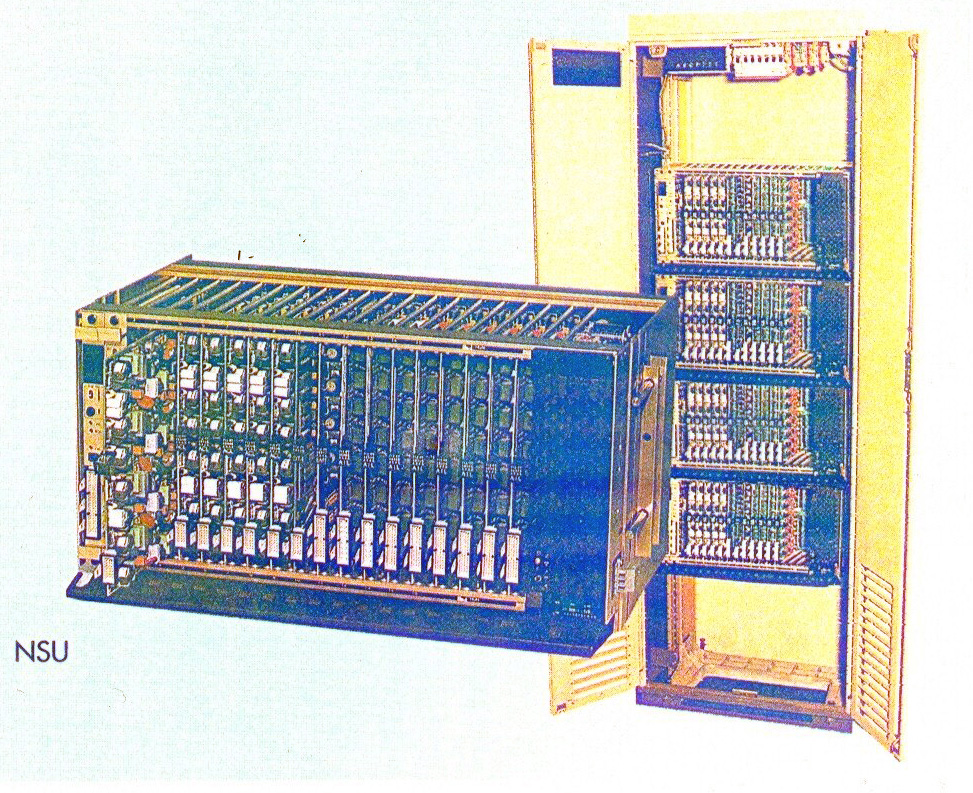

Växelenheten består av en hylla, (ej 19”) med 19 kortplatser och ett utrymme för kraftenhet.
Den centrala maskinvaran innehåller alla nödvändiga styrfunktioner och är placerad på processorkortet (PRC) och matriskortet (CXB). Dessa kort är placerade på kortplats 1och 2. De övriga 17 kortplatserna används för olika gränssnittskort beroende på behov. Kraftkortetet (PAR), vilket är en kombinerad DC/DC omvandlare och ringgenerator är placerat längst till höger i hyllan.Skåpen till Televäxel 500 saknar EMP skydd och är avsedda för installation i anläggningar där inga krav på EMP skyddfinns och i anläggningar som har EMP skyddade utrymmen.
Samtliga kretskort har anslutningskontakter på fronten. De flesta av korten ansluts via BERG kontakter med kablage till LSA-KK, OK-75 eller annan utrustning.
Växeln strömförsörjs med 48V till anslutningsplint högst upp i skåpetpå Tvx 501.
Avbrottsfri strömförsörjning erhålles med batteri.Kraftutrustningen är normalt gemensam för all likströmsmatad teleutrustning (med enstaka undantag). I vissa fall kan det förekomma behov av DC/DC omvandlare.
I de fall växelns kringutrustning erfordrar avbrottsfri 230V/50hz, erhålls den från växelriktare matade från 48V alternativt från UPS.
Om MIL specificerad strömförsörjning inte krävs, kan godkända civila utrustningar specificerade i ovan nämnda anvisning användas.
Anslutning av abonnenter, linjer mm görs till LSA-KK, 2Mbit/s ledningar ansluts till 75ohm OK och fiber OK samt dataabonnenter ansluts till Dsub paneler alternativt till RJ-45 paneler.
